Texas Instruments Module d'évaluation (EVM) de CNA DAC80516EVM
Le module d'évaluation (EVM) CNA DAC80516EVM de Texas Instruments est une plateforme facile à utiliser pour évaluer la fonctionnalité et les performances du dispositif DAC80516. Le DAC80516EVM dispose de circuits et de connecteurs optionnels pour configurer le dispositif pour différentes applications. Le DAC80516 est installé sur le module d'évaluation. Le DAC80516 de Texas Instruments propose 16 CNA à faible puissance, 16 bits, avec sortie tamponnée et une plage de sortie pleine échelle de 2,5 V ou 5 V. Les dispositifs incluent une référence interne de 2,5 V. La plage de sortie du CNA est programmable à 2,5 V ou 5 V.
Caractéristiques
- Circuit configurable pour évaluer le DAC80516
- Support embarqué AVDD (5 V ou 3,3 V) et VIO (1,8 V, 3,3 V ou 5 V) via USB et régulateurs de tension embarqués
- Option pour tension de référence externe ou tension de référence de 2,5 V embarquée
- La sortie de déclenchement est disponible pour une mesure synchrone
- Le FT4232 embarqué est utilisé pour écrire sur le CNA à l'aide de l'interface utilisateur graphique (GUI) DAC805xxEVM avec facilité
- Les connexions SPI et I2C externes sont disponibles
Contenu du kit
- Carte d'évaluation DAC80516EVM
- Câble USB-A vers micro-USB
Applications
- Modules optiques
- Interconnexion inter-CC
- Module de sortie analogique
- Systèmes d'acquisition de données

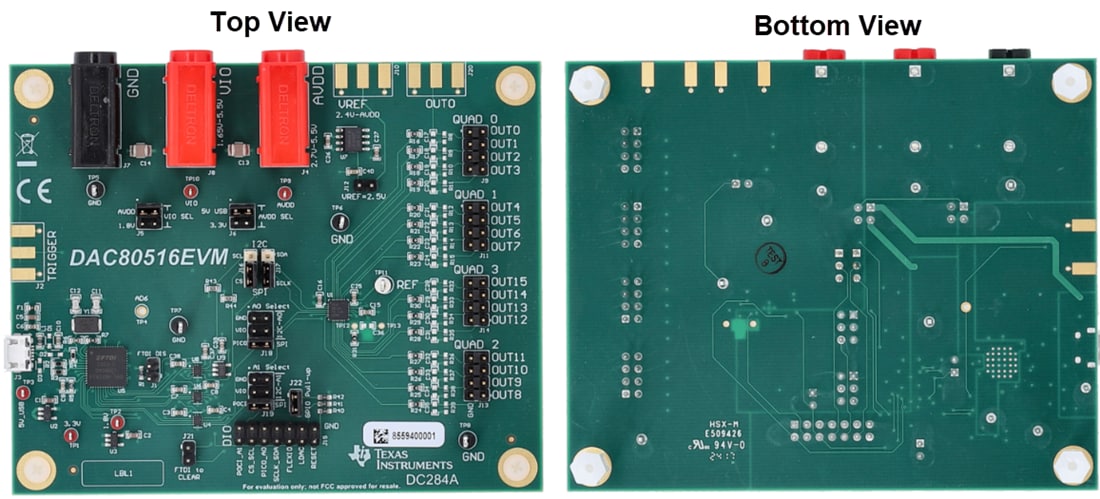

Configuration de carte
CNA associés
Texas Instruments Convertisseurs numériques-analogiques (CNA) DAC80516
Dispose de sortie de tension à 16 canaux et 16 bits avec référence interne de 2,5 V et une capacité de commande de 50 mA.
Publié le: 2024-12-13
| Mis à jour le: 2025-01-14
