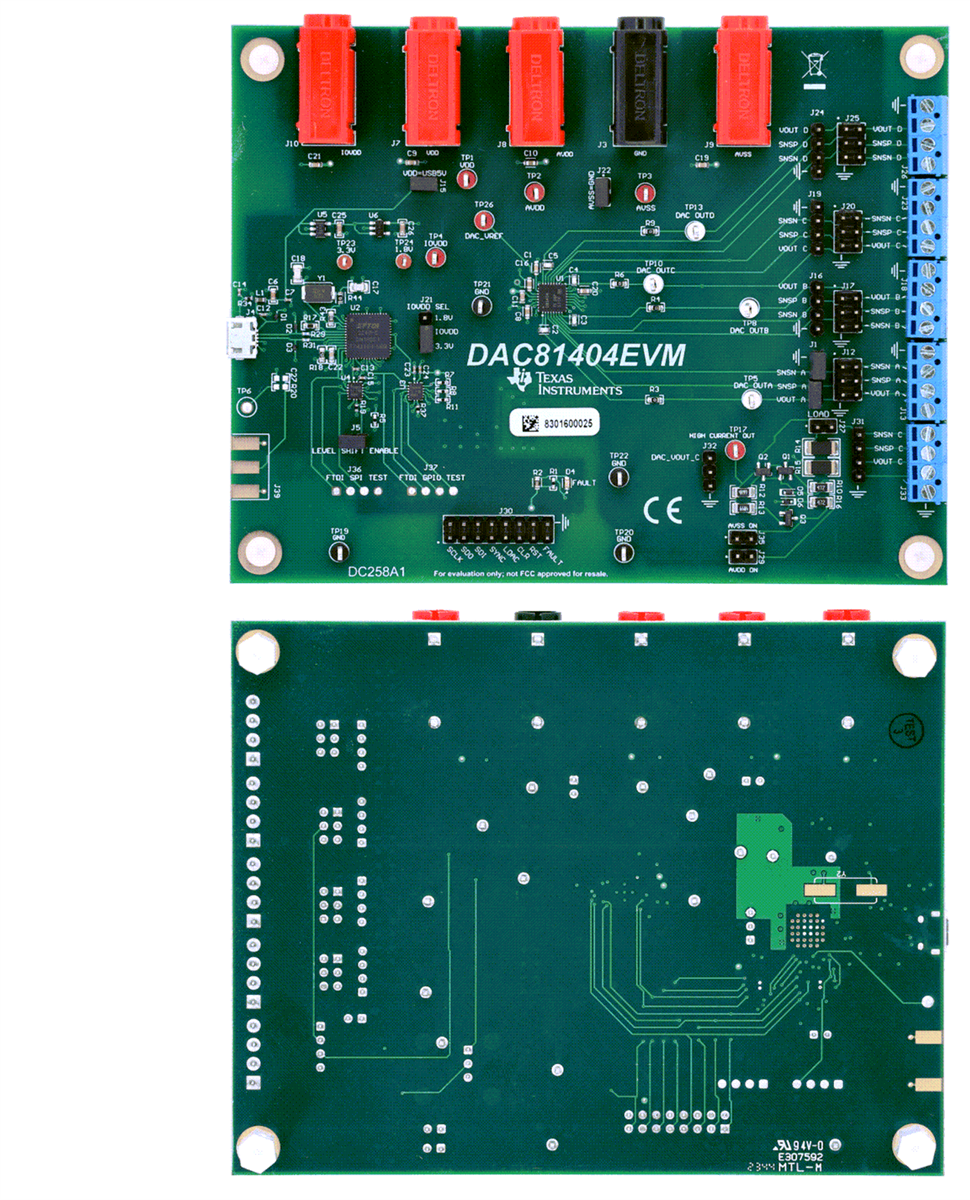

Texas Instruments Module d'évaluation DAC81404EVM
Le module d’évaluation DAC81404EVM de Texas Instruments est conçu pour évaluer le CNA DAC81404. Le DAC81404 est une famille de convertisseurs numérique-analogique (CNA) à sortie haute tension, tamponnée et quadruple canal avec une référence interne de 2,5 V intégrée. Le DAC81404 est spécifié monotone et fournit une linéarité exceptionnelle inférieure à 1 LSB.
Le module d’évaluation DAC81404EVM de TI offre un espace prototype pour une mise en œuvre facile du prototype, plusieurs points d’accès pour tous les équipements de laboratoire standard et une compatibilité avec tous les EVM CNA intelligents.
Caractéristiques
- Circuit configurable pour évaluer le CNA
- Prise en charge des VDD et IOVDD (1,8 V ou 3,3 V) embarquées
- La sortie à déclencheur est disponible pour la mesure synchrone.
- FT4232 utilisé pour écrire sur le CNA en utilisant facilement l’interface graphique utilisateur DAC814xxEVM
- Des connexions SPI externes sont disponibles.
Applications
- Test de semi-conducteur
- Instrumentation de laboratoire et de terrain
- Module de sortie analogique
- Acquisition de données
- Test LCD
- Module de commande de servomoteur
Contenu du kit
- DAC81404EVM
- Câble USB-A vers micro-USB
Produits associés
Texas Instruments Convertisseur numérique-analogique quadruple canal DACx1404
Convertisseur numérique-analogique à sortie haute tension, tampon, quadruple canal, 16 ou 12 bits.

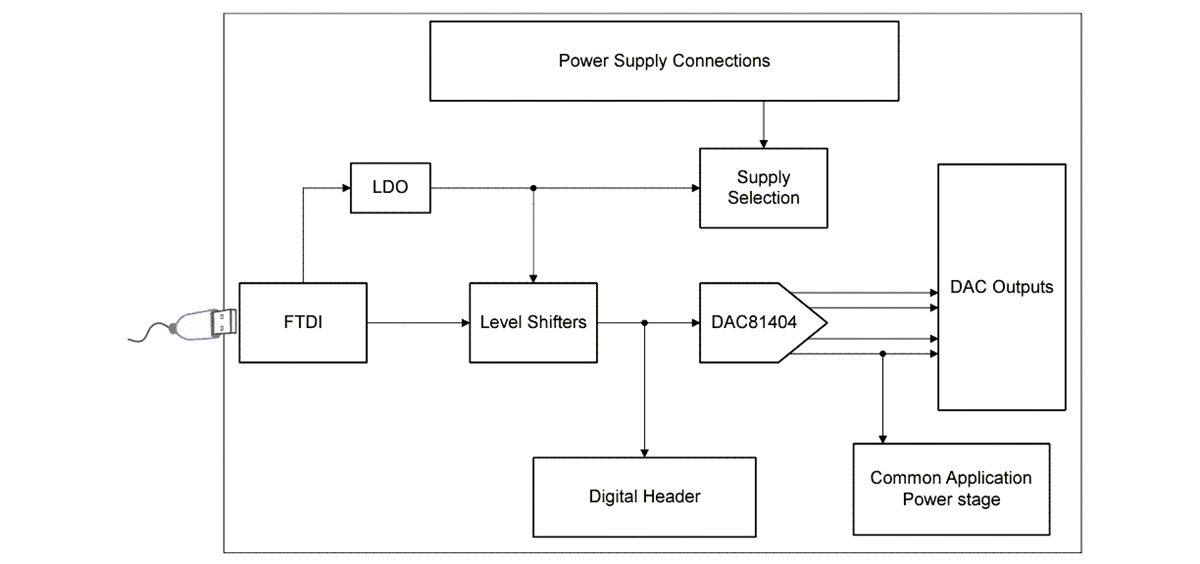

Schéma fonctionnel

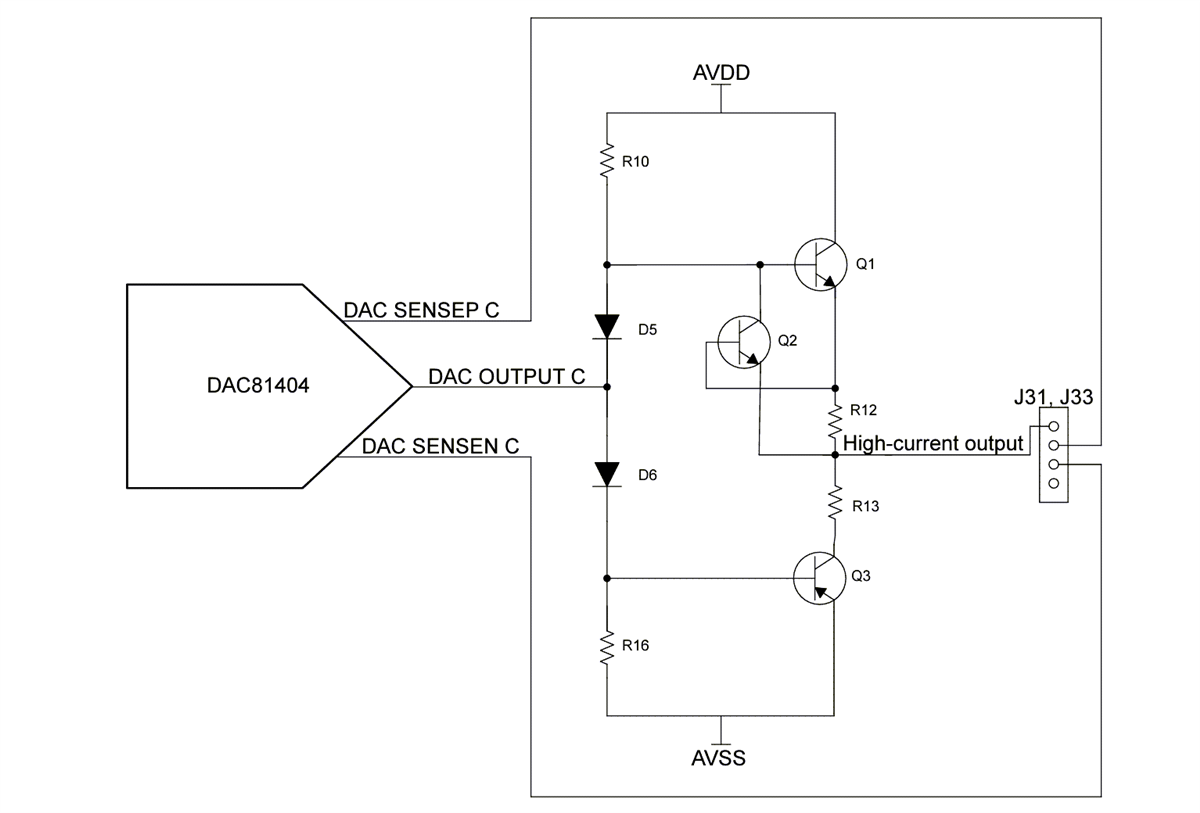

Diagramme de l'étage de sortie à courant élevé
