Texas Instruments Dispositif de micro-miroirs numérique (DMD) DLP2010LC
Le dispositif de micromiroirs numérique (DMD) DLP2010LC de Texas Instruments est un modulateur spatial de lumière (SLM) de système micro-électromécanique (MOEMS). Ce DMD peut afficher des images, vidéos et motifs lorsqu'il est couplé à un système optique approprié. Ce dispsitif est un composant du chipset qui comprend le DMD DLP2010LC, le contrôleur DLPC3470 et le PMIC/pilote LED DLPA200x/DLPA3000. La taille physique compacte du DLP2010LC de Texas Instruments peut être utilisée dans les équipements portables où un petit format et une faible puissance sont importants. Le boîtier compact complète la petite taille des LED pour les moteurs à espace restreint.
Caractéristiques
- Matrice de micromiroirs diagonaux de 0,2 pouce (5,29 mm)
- Affiche une matrice de pixels 854x480, dans une disposition orthogonale
- Pas des micromiroirs 5,4 microns
- inclinaison à micro-miroirs de ±17° (par rapport à une surface plane)
- Éclairage latéral pour un rendement et une taille de moteur optique optimaux
- Surface de micromiroirs en aluminium indépendante de la polarisation
- Bus de données d'entrée SubLVDS 4 bits
- Contrôleur d'affichage et de lumière DLPC3470 dédié et pilote PMIC et LED DLPA200x/DLPA3000 pour un fonctionnement fiable
Applications
- Affichage intégré et capture de profondeur 3D
- Smartphones, tablettes, ordinateurs portables et caméras
- Accessoire mobile alimenté par batterie/pile
- Capture de profondeur 3D (caméra 3D, reconstruction 3D, AR/VR, scanner dentaire)
- Vision industrielle 3D (robotique, métrologie, inspection en ligne (AOI))
- Biométrie 3D (reconnaissance faciale et des empreintes digitales)
- Exposition à la lumière (imprimantes 3D, exposition à la lumière spatiale et temporelle programmable)

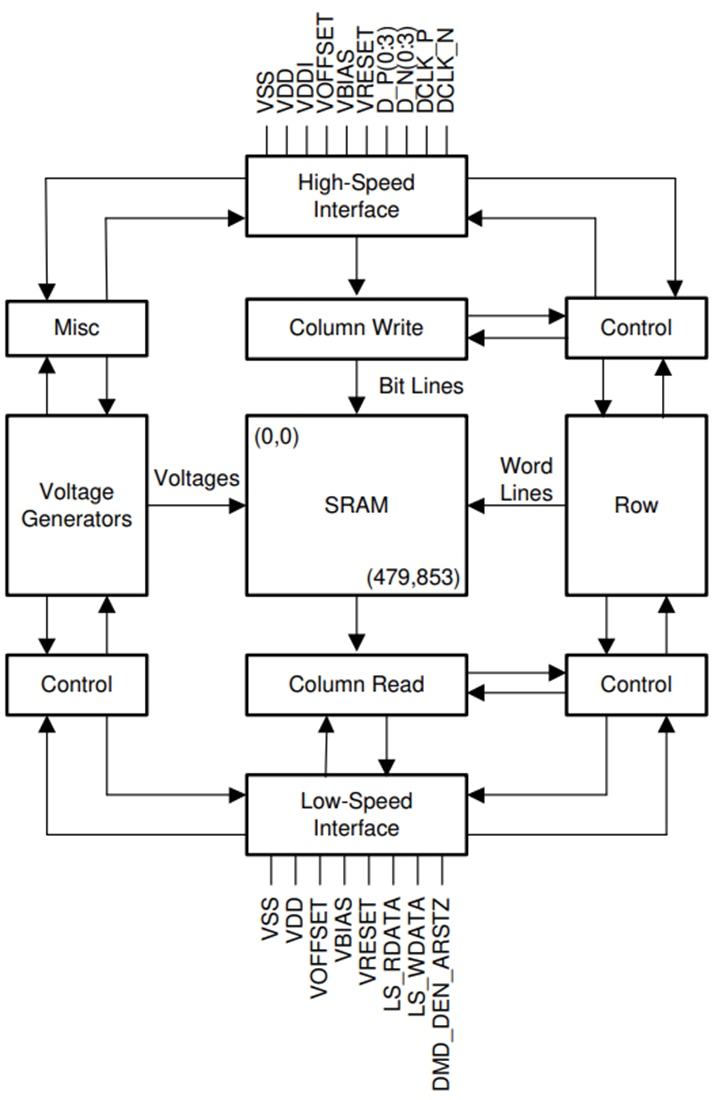

Schéma fonctionnel
Publié le: 2020-07-01
| Mis à jour le: 2024-06-27
