Texas Instruments Dispositif à micro-miroirs numérique (DMD) UHD 4K DLP471TP
Le dispositif à micro-miroirs numérique (DMD) UHD 4K DLP471TP de Texas Instruments est un modulateur spatial de lumière (SLM) de système micro-électromécanique (MEMS) à commande numérique qui permet des systèmes d’affichage UHD 4K lumineux. Le chipset UHD DLP® products 0,47” 4K de Texas Instruments est composé du DMD, du contrôleur d’affichage DLPC6540 et du pilote PMIC et LED DLPA3005. La taille physique compacte du chipset fournit une solution système complète qui permet l'utilisation d'écrans UHD 4K petit format.
Caractéristiques
- matrice de micro-miroirs diagonaux de 0,47 pouces
- Résolution d'affichage de 4 K UHD (3840 × 2160)
- pas à micro-miroirs 5,4 µm
- inclinaison à micro-miroirs de ±17° (par rapport à une surface plane)
- Éclairage inférieur
- Bus de données d'entrée à interface de série haut débit (HSSI)
- Prend en charge 4 K UHD à 60 Hz
- Prend en charge 1080 p jusqu'à 240 Hz
- Fonctionnement à DEL pris en charge par le contrôleur d'affichage DLPC6540, le CI de gestion d'alimentation (PMIC) DLPA3005 et le pilote de LED
Applications
- Téléviseur mobile intelligent
- Projecteur mobile
- Signalétique numérique

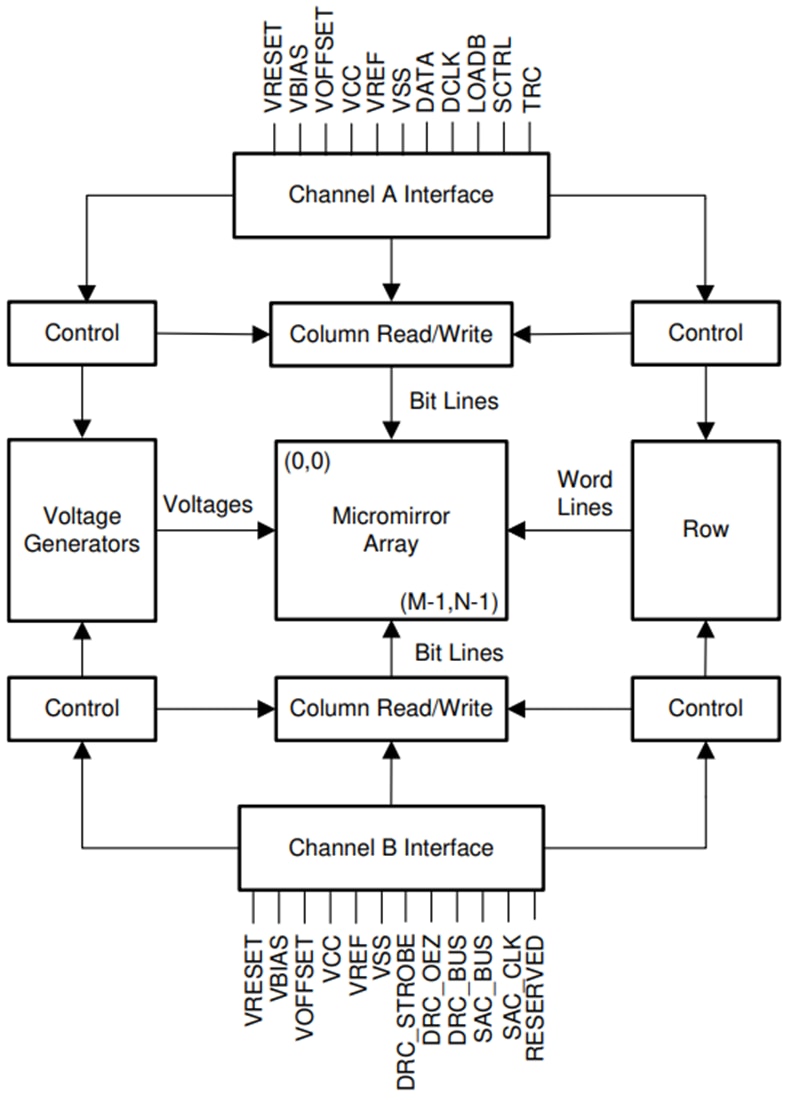

Schéma fonctionnel
Produit associé
Texas Instruments Contrôleur d'affichage numérique DLPC6540
Pour les systèmes d’affichage nécessitant une haute résolution et une haute luminosité dans un petit format.
Outils de développement associés
Texas Instruments Affichage LightCrafter™ DLP® DLPDLCR471TPEVM 471TP
Plateforme d'évaluation pour les applications portables à haute résolution sur les marchés grand public et industriels.
Publié le: 2020-10-21
| Mis à jour le: 2024-09-05
