Texas Instruments PHY Gigabit Ethernet DP83867

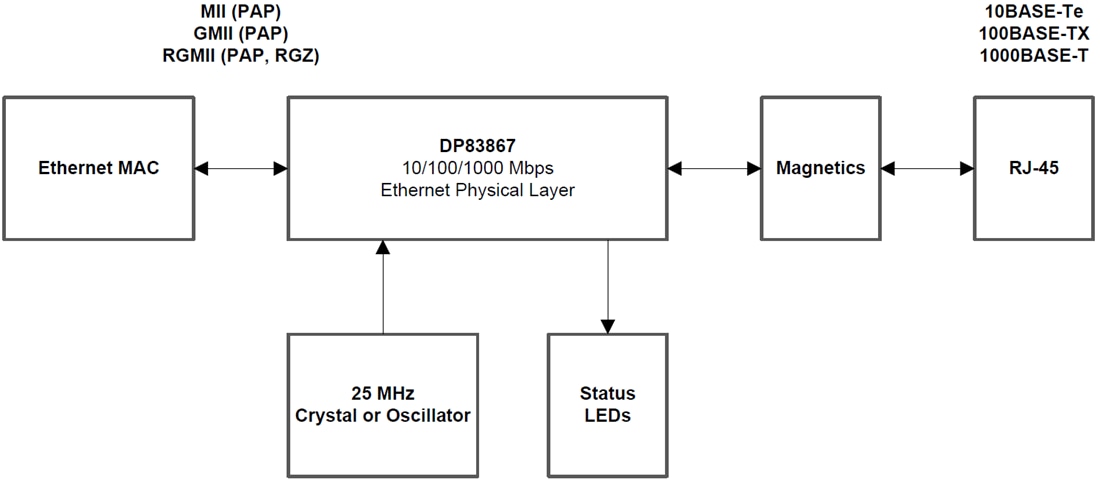

Le PHY Gigabit Ethernet DP83867 de Texas Instruments est un émetteur-récepteur robuste, à faible puissance et totalement équipé avec des sous-couches PMD intégrées pour prendre en charge les protocoles Ethernet 10BASE-T, 100BASE-TX et 1000BASE-T. Optimisé pour une protection contre les ESD, le DP83867 dépasse les 8 kV de la norme CEI 61000-4-2. Le DP83867 consomme seulement 565 mW à plein régime. Le DP83867 est conçu pour une mise en œuvre simple sur les LAN Ethernet à 10/100/1 000 Mb/s. Il fait l'interface directe avec le support à paire torsadée via un transformateur externe. Ce dispositif a une interface directe avec la couche MAC via la norme IEEE 802.3 d'interface indépendante du support (MII), la norme IEEE 802.3 d'interface indépendante du support au niveau du Gigabit (GMII) ou la GMII réduite (RGMII).

Caractéristiques

Extra low latency TX < 90ns, RX < 290ns
Low power consumption of 457mW
Exceeds 8000V IEC 61000-4-2 ESD protection
Meets EN55011 class B emission standards
16 Programmable RGMII delay modes on RX/TX
Integrated MDI termination resistors
Programmable MAC interface termination impedance
WoL (Wake-on-LAN) packet detection
25MHz or 125MHz Synchronized clock output

IEEE 1588 Time stamp support
RJ45 Mirror mode
Fully compatible to IEEE 802.3 10BASE-Te, 100BASE-TX, and 1000BASE-T specification
Cable diagnostics
RGMII and SGMII MAC interface options
Configurable I/O voltage (3.3V, 2.5V, 1.8V)
Fast link up / link drop modes
JTAG Support
