Texas Instruments Modules d'évaluation DRV821xEVM
Les Modules d'évaluation DRV821xEVM de Texas Instruments constituent une solution complète pour évaluer les pilotes de moteur à pont en H DRV821x/8220. Les DRV821x/8220 sont des pilotes de moteur intégrés avec quatre FET de puissance à canal N, un régulateur de pompe de charge et un circuit de protection.
Les modules d'évaluation DRV821xEVM de Il comprennent un microcontrôleur MSP430 pré-programmé pour recueillir les données de deux potentiomètres analogiques dédiés, afin de contrôler en mode PWM la vitesse des deux moteurs brossés DC.
Caractéristiques
- Plage de tension de fonctionnement de 1,65 V à 11 V
- Courant de sortie en pic 1,7 A
- Interfaces d'entrée de contrôle multiples

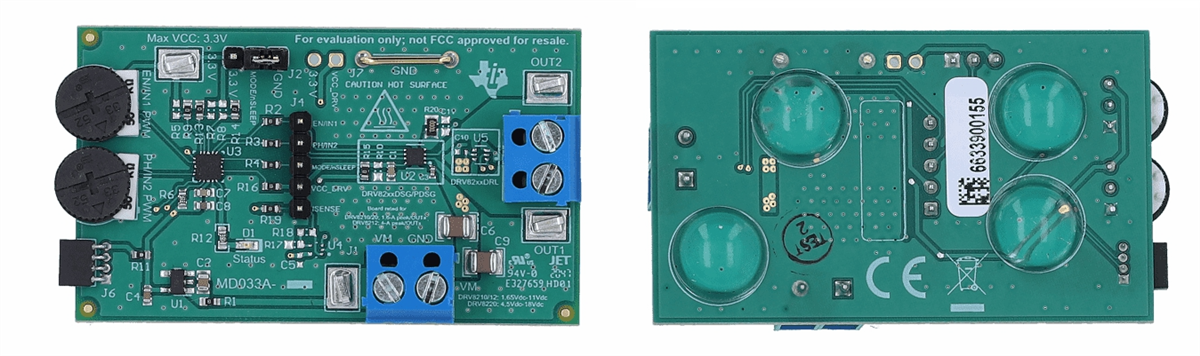

Dessin de la face avant et arrière

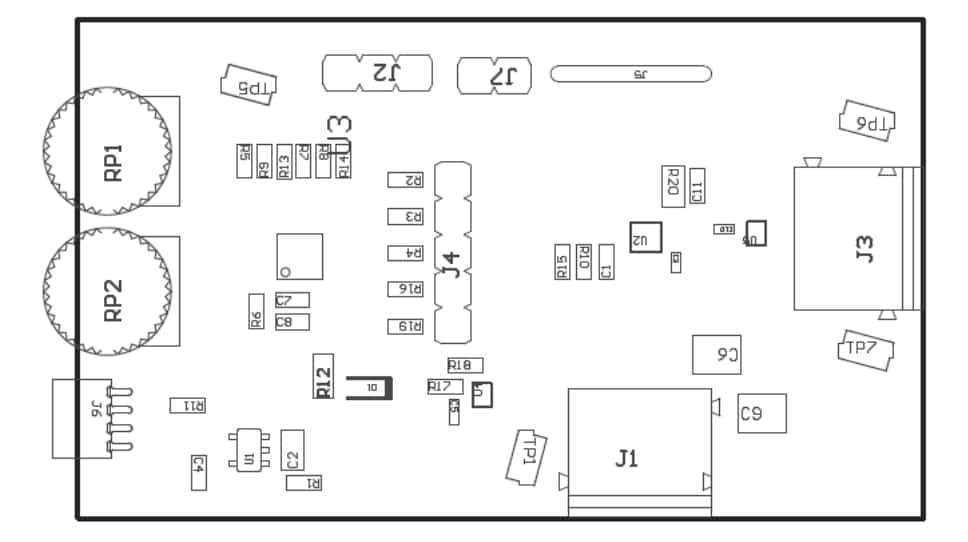

PCB (vue d'assemblage)
.png "Texas Instruments Modules d'évaluation DRV821xEVM")
Embase MODE /nSLEEP et Pots PWM
