Texas Instruments Pilote à pont en H DRV8251A

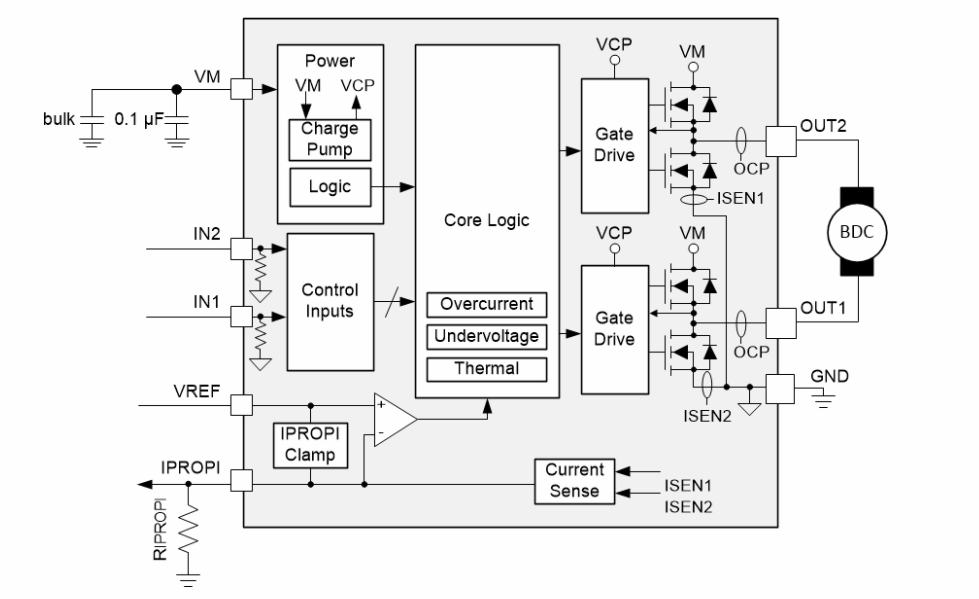

Le pilote de pont en H DRV8251A de TI utilise une architecture de miroir de courant interne sur la broche IPROPI pour assurer la régulation et la détection de courant. Cette architecture élimine le besoin d'une grande résistance shunt de puissance, économisant la surface de la carte et réduisant le coût du système. La sortie de détection de courant IPROPI permet à un microcontrôleur de détecter la butée du moteur ou les variations des conditions de charge. La broche de référence de tension externe, VREF, détermine le seuil de régulation du courant pendant le démarrage et les événements de butée sans interaction d'un microcontrôleur. Un mode veille à faible puissance atteint un courant de repos ultra-faible en arrêtant la plupart des circuits internes. Les fonctions de protection internes comprennent le verrouillage de la sous-tension d’alimentation, la surintensité de sortie et la surchauffe du dispositif.

Avec des modifications de conception minimales, le pilote DRV8251A offre des options de tension d’alimentation, de R_DS(on) modulables et broche à broche, pour prendre en charge diverses charges et rails d’alimentation.
