Texas Instruments Pilote de grille triphasé DRV8300U
Le pilote de grille triphasé DRV8300 de Texas Instruments est constitué de trois pilotes de grille 100 V à demi-pont, chacun capable de piloter des MOSFET de puissance à canal N côté haut et côté bas. Le DRV8300UD génère les tensions d'entraînement de grille correctes à l'aide d'une diode d'amorçage intégrée et d'un condensateur externe pour les MOSFET côté haut. Le GVDD est utilisé pour générer une tension de commande de grille pour les MOSFET côté bas. L'architecture de pilote de grille prend en charge des courants crête jusqu'à 750 mA en source et 1,5 A en dissipation.
Les broches de phase SHx peuvent tolérer des tensions transitoires négatives importantes. En même temps, l'alimentation du pilote de grille côté haut peut prendre en charge des tensions transitoires positives plus élevées (125 V maximum absolu) sur les broches BSTx et GHx, ce qui améliore la robustesse du système. Un faible retard de propagation et des caractéristiques techniques de correspondance de retard minimisent les exigences en matière de temps mort, ce qui améliore encore l'efficacité. Une protection contre les sous-tensions est fournie pour les côtés bas et haut du DRV8300U de Texas Instruments via le verrouillage de sous-tension GVDD et BST.
Caractéristiques
- Pilote de grille demi-pont triphasé 100 V
- Pilote des MOSFET à canal N (NMOS)
- Alimentation de pilote de grille (GVDD) de 5 V à 20 V
- L'alimentation de MOSFET (SHx) prend en charge jusqu'à 100 V
- Diodes d'amorçage intégrées (dispositifs DRV8300D)
- Prend en charge les entrées INLx inverses et non inverses
- Architecture de pilote de grille d'amorçage
- Courant source 750 mA
- Courant de dissipation 1,5 A
- Prend en charge jusqu'à 15 applications alimentées par batterie
- Seuil BSTUV plus élevé (8 V std) et GVDDUV (7,6 V std) pour prendre en charge les MOSFET standard
- Faible courant de fuite sur les broches SHx (< 55 µA)
- Tension BSTx maximale absolue jusqu'à 125 V
- Prend en charge les transitoires négatifs jusqu'à -22 V sur les broches SHx
- Prévention de conduction croisée intégrée
- Temps mort réglable via la broche DT pour les variantes de boîtier QFN
- Insertion à temps mort fixe de 200 ns pour les variantes de boîtier TSSOP
- Prend en charge les entrées logiques 3,3 V et 5 V avec 20 V abs max.
- Correspondance du délai de propagation standard de 4 ns
- Boîtiers QFN et TSSOP compacts
- Conception de système efficace avec blocs d'alimentation
- Fonctionnalités de protection intégrées
- Verrouillage de sous-tension BST (BSTUV)
- Sous-tension GVDD (GVDDUV)
Applications
- Vélos électriques, scooters électriques et mobilité électronique
- Ventilateurs, pompes et entraînements servomoteurs
- Modules moteur Brushless-CC (BLDC) et PMSM
- Outils de jardin sans fil et électriques, tondeuses à gazon
- Aspirateurs sans fil
- Drones, robotique et jouets RC
- Robots industriels et logistiques

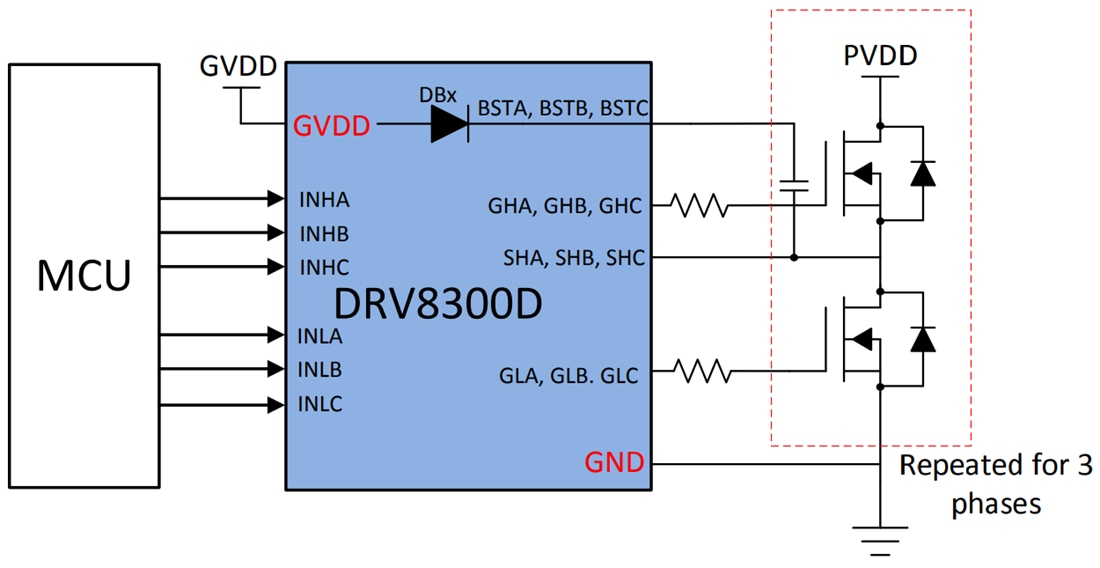

Schéma simplifié
Outils de développement associés
Texas Instruments Modules d'évaluation DRV8300xxx-EVM
Conçu pour être évalué uniquement avec le MCU PCB LAUNCHXL-F280049C, qui doit être commandé séparément.
