Texas Instruments Module d'évaluation de pilote moteur DRV8328AEVM
Le module d'évaluation (EVM) de pilote moteur DRV8328AEVM de Texas Instruments est un étage de commande CC brushless triphasé de 30 A basé sur le pilote de grille DRV8328A pour les moteurs BLDC. Le DRV8328 intègre trois diodes pour le fonctionnement d'amorçage sans avoir besoin de diodes externes. Le module d'évaluation comprend un amplificateur de shunt de courant pour la mesure du courant côté bas et la configurabilité pour évaluer toutes les variantes du composant DRV8328 (A, B, C et D). Ce module d'évaluation comprend des commutateurs, potentiomètres et résistances pour évaluer les paramètres tels que le seuil de surintensité VDS, le temps mort du pilote, la sortie LDO intégrée ou une broche d'arrêt de pilote de grille.
Jusqu'à 60 V peuvent être fournis au module d'évaluation et le LDO intégré du DRV8328 de Texas Instruments génère la tension de grille nécessaire pour l'alimentation GVDD d'amorçage. Des LED d'état pour toutes les alimentations et une LED de défaillance sont incluses pour la rétroaction de l'utilisateur. Le LaunchPad C2000 (LAUNCHXL-F280049C) est requis pour ce kit. Le kit contrôle le DRV8328AEVM avec un algorithme trapézoïdal à capteurs et surveille et signale les défaillances.
Caractéristiques
- Fonctionnement de 4,5 V à 60 V, courant de sortie du pont en H crête de 30 A
- CSA embarqué pour la mesure combinée du courant source côté bas
- Commutateurs, résistances et potentiomètres pour le contrôle de la vitesse, du temps mort, VDSLVL et de l'arrêt du pilote de grille
- Configurabilité pour les variantes A, B, C et D du DRV8328
- LED d'alimentation et LED de défaut pour le retour de l'utilisateur
- Microprogramme trapézoïdal à capteurs et GUI (LAUNCHXL-F280049C) C2000 disponibles

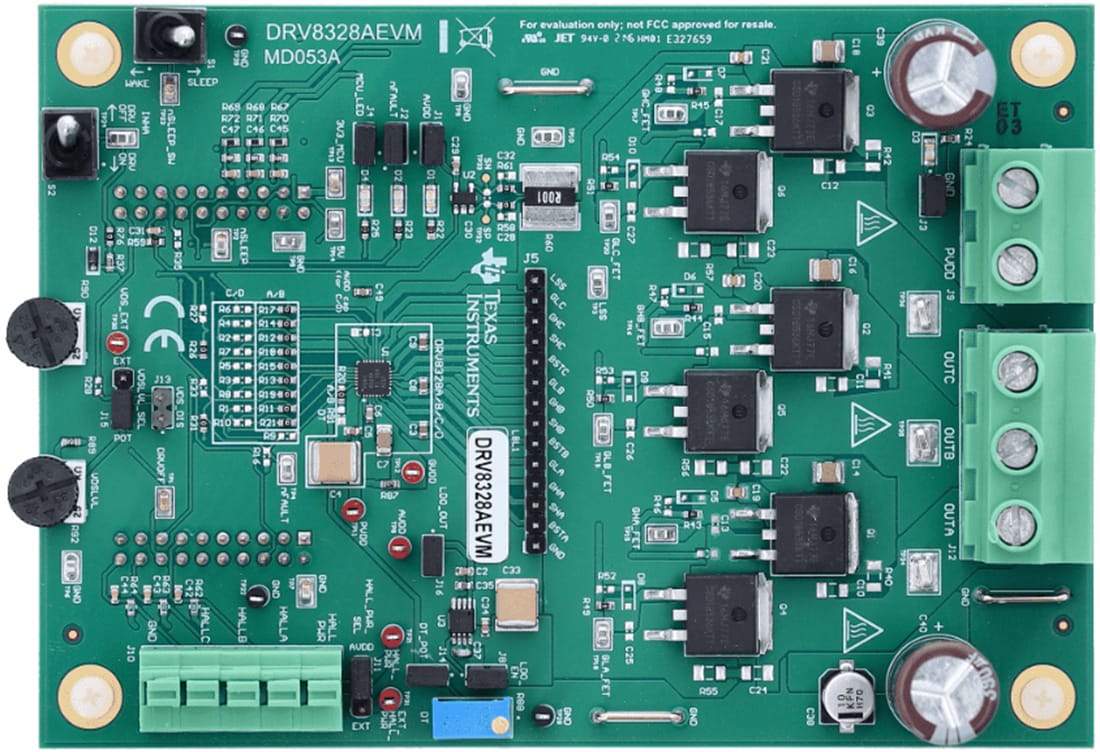

Agencement de la carte
Produit associé
Texas Instruments Pilote de grille triphasé 60 V DRV8328
Le dispositif est un pilote de grille intégré pour les applications triphasées.
Outils de développement associés
Texas Instruments LAUNCHXL-F280049C LaunchPad Development Kit
Low-cost evaluation and development tool for the Piccolo F28004x series (including InstaSPIN-FOC).
