Texas Instruments Module d'évaluation de pilote de grille DRV8329AEVM
Le module d'évaluation (EVM) de pilote de grille DRV8329AEVM de Texas Instruments est un étage de commande CC brushless triphasé de 30 A basé sur le pilote de grille DRV8329A pour les moteurs BLDC. Le DRV8329 intègre trois diodes pour le fonctionnement d'amorçage sans avoir besoin de diodes externes. Le composant comprend un amplificateur de shunt de courant pour la mesure du courant côté bas, un LDO 80 mA, une broche de contrôle du temps mort, une broche de niveau de surintensité VDS et une broche d'arrêt de pilote de grille. Le module d'évaluation comprend des commutateurs, des potentiomètres et des résistances pour évaluer ces paramètres et la configurabilité pour la variante A (6 PWM) et la variante B (3 PWM) du composant DRV8329.
Jusqu'à 60 V peuvent être fournis au module d'évaluation et le LDO intégré du DRV8329 de Texas Instruments génère la tension de grille nécessaire pour l'alimentation GVDD d'amorçage. Des LED d'état pour toutes les alimentations et une LED de défaut sont incluses pour la rétroaction de l'utilisateur. La plateforme de lancement C2000 (LAUNCHXL-F280049C) est requise pour ce kit. Il contrôle le DRV8329AEVM de Texas Instruments avec un algorithme trapézoïdal à capteurs et surveille et signale les défaillances.
Caractéristiques
- Fonctionnement de 4,5 V à 60 V, courant de sortie du pont en H crête de 30 A
- Shunt embarqué pour la mesure combinée du courant source côté bas
- Configurabilité pour les variantes A et B du DRV8329
- La carte comprend des LED d'alimentation et des LED de défaut pour le retour de l'utilisateur
- Commutateurs, résistances et potentiomètres pour le contrôle de la vitesse, du temps mort, VDSLVL et de l'arrêt du pilote de grille
- Microprogramme trapézoïdal à capteurs (LAUNCHXL-F280049C) C2000 et interface utilisateur graphique (GUI) disponibles
Ressources supplémentaires

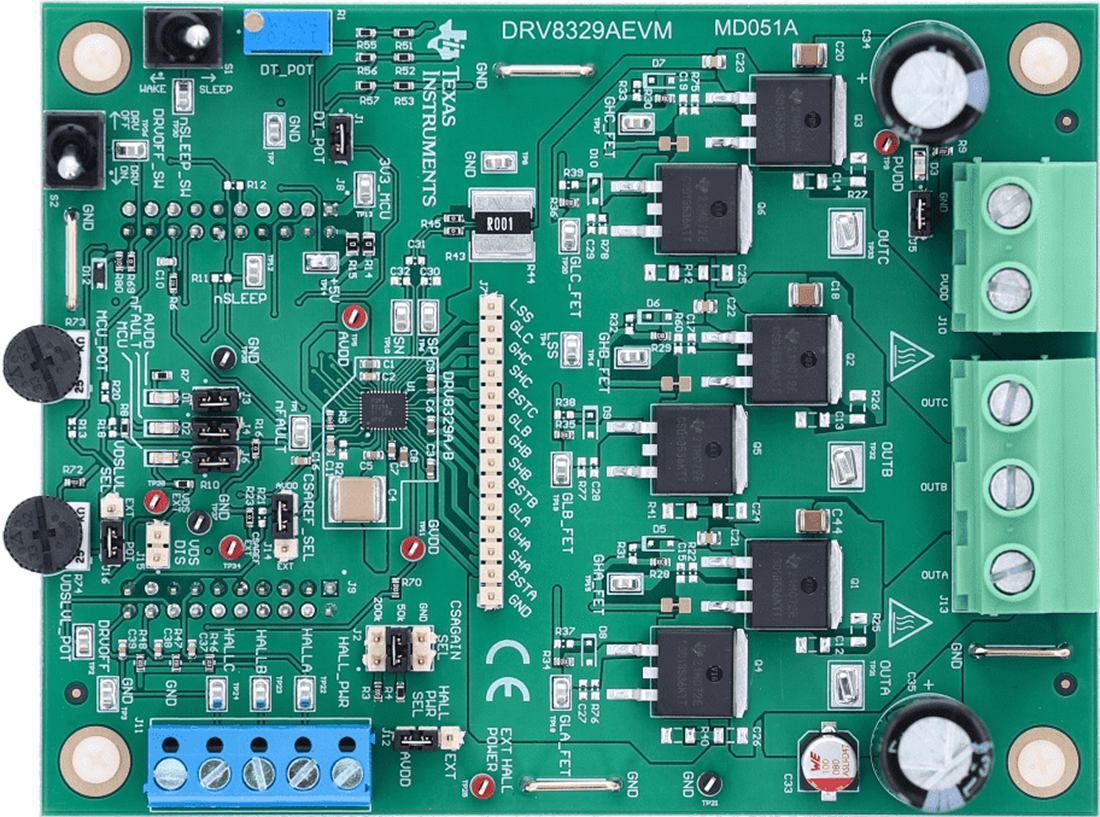

Disposition de la carte
