Texas Instruments Module d'évaluation DRV8421BEVM

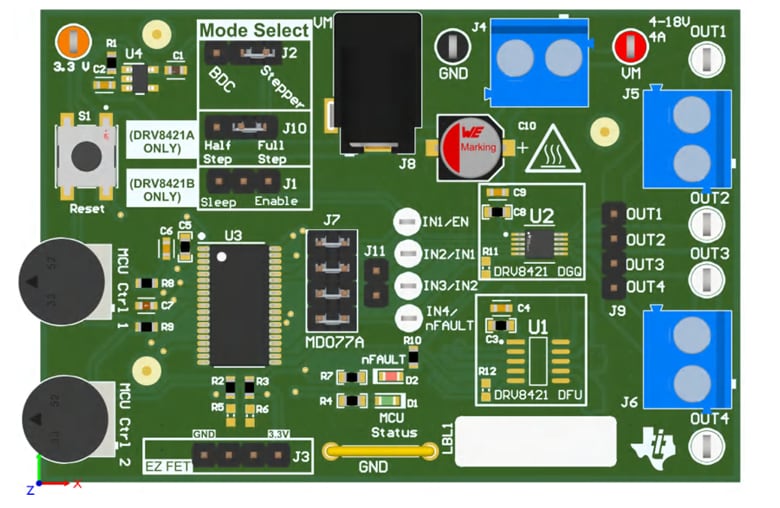

Le module d'évaluation DRV8421BEVM Texas Instruments est une plateforme d'évaluation des performances du pilote de moteur à double pont en H DRV8421. Le site DRV8421BEVM évalue les variantes des dispositifs DRV8421A et DRV8421B dans les boîtiers DGQ et DFU. Étant donné que les signaux de commande d'entrée (MCU Ctrl 1 et MCU Ctrl 2) sont partagés entre les dispositifs, une seule variante et un seul boîtier peuvent être remplis à la fois.
Le DRV8421BEVM TI commande un ou deux moteurs à courant continu à balais ou un seul moteur pas à pas bipolaire. Les deux potentiomètres intégrés offrent un moyen pratique de régler manuellement la vitesse et la direction rapidement, ce qui en fait un choix idéal pour le prototypage et l'évaluation des conceptions.
Caractéristiques
- Double pilote de moteur à pont en H DRV8421
- Entrée 2 fils avec mode veille, détection de défaut
- Interface de contrôle PWM
- LDO 3,3 V intégré pour l'alimentation en tension numérique
- En-tête de signal principal avec shunts amovibles pour déconnecter les signaux principaux allant au circuit intégré de commande du moteur de l'unité centrale.
Applications
- Appareils ménagers
- Imprimantes et scanners
- Réfrigérateurs
- Aspirateurs
- Sèche-linge
- Moteurs généraux à balais et moteurs pas à pas
Produits associés
Texas Instruments Double pilote de moteur à pont en H DRV8421
Le dispositif peut piloter un moteur pas à pas bipolaire, un ou deux moteurs à CC ou d'autres charges.
Présentation générale
Publié le: 2024-09-10
| Mis à jour le: 2024-09-18
