Texas Instruments Pilotes pas-à-pas DRV8434A/DRV8434A-Q1

Les pilotes pas à pas DRV8434A/DRV8434A-Q1 de Texas Instruments sont entièrement intégrés avec deux pilotes de pont en H MOSFET de puissance à canal N, un indexeur de micro-pas et une détection de courant intégrée. Le DRV8434A/DRV8434A-Q1 peut gérer le courant de sortie à pleine échelle jusqu’à 2,5 A (en fonction de la conception thermique du PCB). Les pilotes pas à pas DRV8434A/DRV8434A-Q1 avec détection de courant intégrée sont conçus pour des applications industrielles et grand public. Les dispositifs DRV8434A-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.

Caractéristiques

  • Pilote de moteur pas à pas micro-pas MLI
    • Interface STEP/DIR Simple
    • Indexeur micro-pas jusqu'à 1/256
  • Fonctionnalité de détection de courant intégrée
    • Aucune résistance de détection n'est nécessaire
    • Précision du courant maximale de ±4 %
  • Décroissance de contrôle d’ondulation Smart tune
  • Détection de butée à l’aide des broches GPIO
  • Plage de tension d’alimentation de fonctionnement de 4,5 à 48 V
  • Faible RDS(ON) de 330 mΩ coté haut + coté bas à 24 V, 25 °C
  • Capacité de courant élevé maximale de 2,5 A, 1,8 Arms
  • Prend en charge les entrées logiques de 1,8 V, 3,3 V, 5,0 V
  • Mode veille à faible courant (2 μA)
  • Horloge à spectre étalé pour faible EMI
  • Petit boîtier et encombrement
  • Caractéristiques de protection
    • Verrouillage de sous-tension VM (UVLO)
    • Sous-tension de pompe de charge (CPUV)
    • Protection contre les surintensités (OCP)
    • Détection de butée sans capteur
    • Détection de charge ouverte (OL)
    • Arrêt thermique (OTSD)
    • Sortie de condition de défaillance (nFAULT)

Applications

  • Imprimantes et scanners
  • DAB et machines de manipulation d'argent
  • Machines textiles
  • Équipement d'éclairage de scène
  • Bureautique et domotique
  • Automatisation industrielle et robotique
  • Applications médicales
  • Imprimantes 3D

Fiches techniques

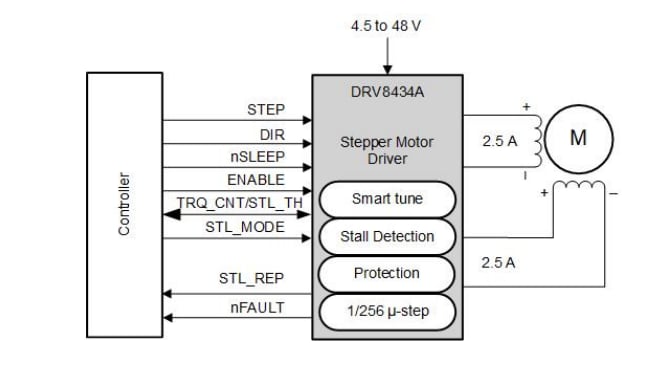

Schéma simplifié

Schéma - Texas Instruments Pilotes pas-à-pas DRV8434A/DRV8434A-Q1

Outils de développement associés

Texas Instruments Module d'évaluation DRV8434AEVM

Évalue le fonctionnement de la solution de pilote moteur intégrée DRV8434A pour les moteurs pas-à-pas bipolaires.

Learn Moreà propos de Texas Instruments Module d'évaluation DRV8434AEVM View Productslié à Texas Instruments Module d'évaluation DRV8434AEVM
Publié le: 2020-12-28 | Mis à jour le: 2025-05-09
