Texas Instruments Pilote de moteur pas-à-pas à pont en H DRV8462
Le pilote de moteur pas à pas à pont en H DRV8462 de Texas Instruments est un pilote de moteur pas à pas à large tension, haute puissance et hautes performances. Le composant prend en charge une tension d'alimentation jusqu'à 65 V et des MOSFET intégrés avec une résistance à l'état passant de 100 mΩ HS + LS permettent un courant pouvant atteindre 10 A.
La fonction de moment de torsion automatique améliore l'efficacité en ajustant le courant en fonction du moment de torsion de charge. Le mode économie d'énergie à l'arrêt réduit la perte de puissance en cas de maintien du moteur. Le pas silencieux garantit un fonctionnement sans bruit à de faibles vitesses et un arrêt. La détection de courant interne élimine le besoin de résistances de détection, économisant coût et surface sur le circuit imprimé. L'indexeur intégré prend en charge jusqu'à 1/256 micro-pas et le mode micro-pas automatique interpole le signal STEP d'entrée pour réduire la surcharge sur le contrôleur. La détection de butée sans capteur élimine les fins de course du système. Le dispositif prend en charge d'autres caractéristiques de protection et de diagnostic pour un fonctionnement robuste et fiable.
Le DRV8462 de Texas Instruments nécessite un réglage minimal pour configurer les caractéristiques. Avec une surface de circuit imprimé plus petite, il prend en charge une densité de puissance plus élevée que les pilotes FET externes. Son haut rendement énergétique associé à un fonctionnement précis et sans bruit rend le DRV8462 idéal pour les systèmes pas à pas à hautes performances.
Caractéristiques
- Pilote de moteur pas-à-pas
- Interface SPI ou H/W avec broches STEP/DIR
- Indexeur micro-pas jusqu'à 1/256
- Plage de tension d'alimentation de fonctionnement de 4,5 V à 65 V
- Prend en charge les rails standard de 24 V, 36 V et 48 V
- 100 mΩ HS + LS à 24 V, 25 °C faible RDS(ON)
- Capacité de courant élevée par pont
- Boîtier DDW : 5 A à pleine échelle, 3,5 A RMS
- Boîtier DDV : 10 A à pleine échelle, 7 A RMS
- Le broche à broche du boîtier DDW est compatible avec
- DRV8452DDWR : 48 V, 5 A à pleine échelle
- DRV8461DDWR : 65 V, 3 A à pleine échelle
- Détection et régulation de courant intégrées
- Précision de courant à pleine échelle de 5 %
- Options de régulation de décroissance mixte et réglage intelligent
- Mode de décroissance par pas silencieux pour un fonctionnement silencieux à l'arrêt et à faible vitesse
- Mode micro-pas automatique pour interpolation de fréquence de pas
- Tableau d'indexation micro-pas personnalisable
- Moment de torsion automatique pour le contrôle du courant dépendant de la charge
- Mode d'économie d'énergie à l'arrêt
- Prend en charge les entrées logiques 1,8 V, 3,3 V, 5,0 V
- Mode veille à faible courant (3 µA)
- Tension d'alimentation logique séparée (VCC)
- Caractéristiques de protection et de diagnostic
- Détection de butée sans capteur
- Verrouillage de sous-tension VM (UVLO)
- Détection de charge ouverte (OL)
- Protection contre les surintensités (OCP)
- Arrêt thermique (OTSD)
- Sortie de condition de défaillance (nFAULT)
- Sortie de position nulle d'indexeur (nHOME)
Applications
- Machines textiles, machines à coudre
- Automatisation d'usine, entraînements pas à pas et robotique
- Imagerie médicale, diagnostics et équipements
- Éclairage de scène
- DAB, compteurs de billets
- PLC, DCS et PAC
- Imprimantes multifonction
- Imprimante 3D
- Caméra IP extérieure

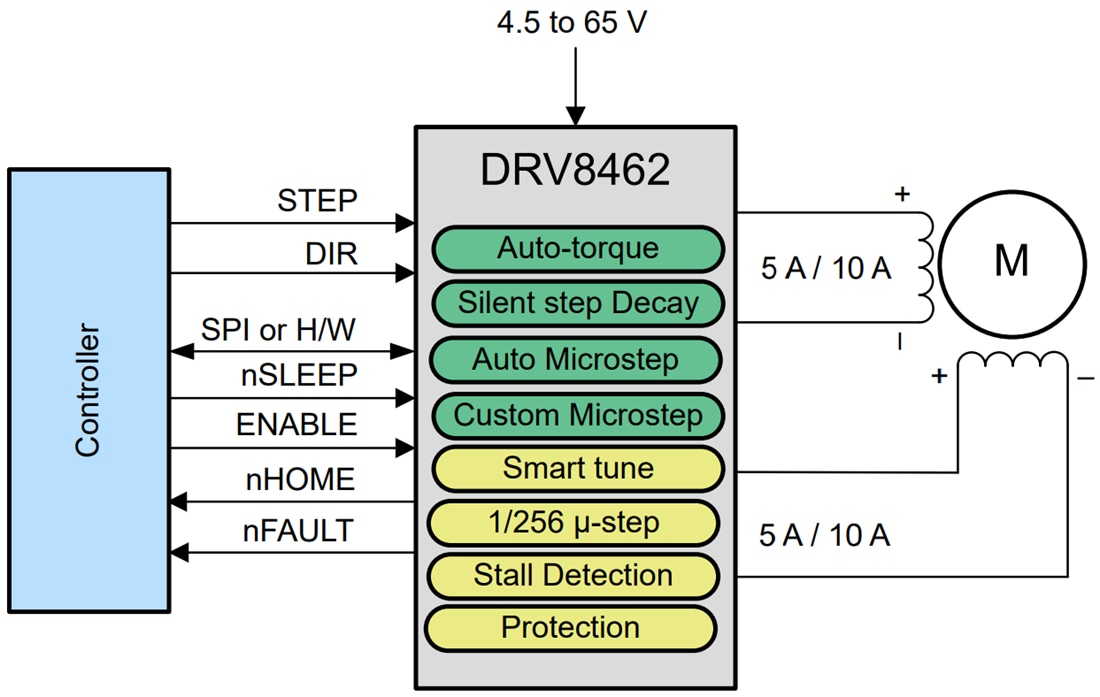

Schéma simplifié
