Texas Instruments Pilote tactile DRV8601
Le pilote haptique DRV8601 de Texas Instruments est un pilote haptique à alimentation simple optimisé pour piloter un moteur CC (masse rotative excentrique ou ERM) ou un vibrateur linéaire (Actionneur résonant linéaire ou LRA) à l'aide d'un signal d'entrée PWM asymétrique. Avec un temps d'allumage rapide de 100 µs, le DRV8601 est un excellent pilote haptique à utiliser dans les téléphones portables et autres appareils électroniques portables.
Le DRV8601 pilote jusqu'à 400 mA à partir d'une alimentation de 3,3 V. L'oscillation de sortie de près du rail à rail sous charge garantit un pilotage de tension suffisant pour la plupart des moteurs CC. Le pilote de sortie différentiel permet d'inverser rapidement la polarité de la tension sur la sortie, permettant ainsi un contrôle de la vitesse du moteur dans le sens horaire et dans le sens inverse des aiguilles d'une montre, qui permet un arrêt rapide du moteur. Une large plage de tension d'entrée permet un contrôle précis de la vitesse des moteurs CC et des vibreurs linéaires.
Avec un courant de repos standard de 1,7 mA et un courant d'arrêt de 10 nA, le DRV8601 est idéal pour les applications portables. Le DRV8601 de Texas Instruments dispose d'une protection thermique et contre les courts-circuits de sortie pour empêcher que le dispositif ne soit endommagé en cas de défaillance.
Caractéristiques
- Sortie de courant élevé 400 mA
- Large plage de tension d'alimentation (2,5 V à 5,5 V) pour le fonctionnement direct de la batterie
- Faible courant de repos 1,7 mA (standard)
- Temps de démarrage rapide de 100 µs
- Courant d'arrêt faible de 10 nA
- Protection contre les courts-circuits de sortie
- Protection thermique
- La broche d'activation est compatible 1,8 V
- Disponible en boîtier VQFN (DRB) de 3 mm × 3 mm et en boîtier PBGA Junior ™ (ZQV) MicroStar de 2 mm × 2 mm
Applications
- Téléphones portables
- Tablettes
- Consoles de jeux portables
- Appareils de navigation portables
- Consoles d'appareils

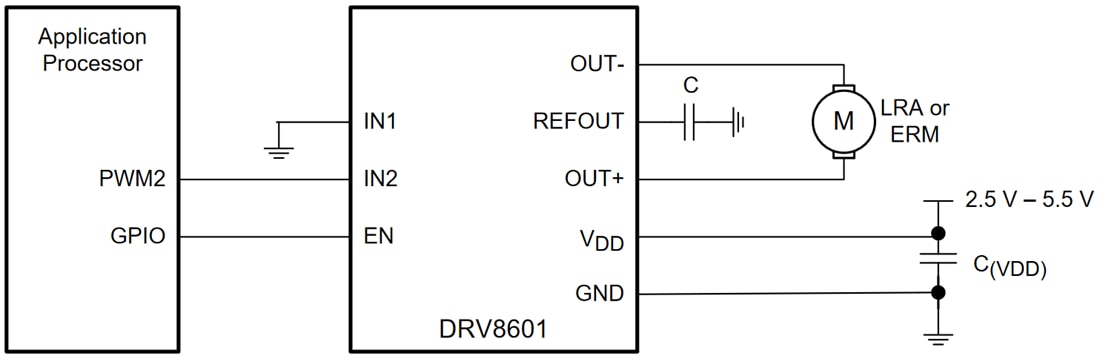

Schéma fonctionnel
