Texas Instruments Pilote moteur C brossé basse tension 1,8 A DRV8837

Le pilote moteur CC à balais basse tension 1,8 A DRV8837 de Texas Instruments est le pilote moteur CC à balais le plus petit du monde. Le DRV8837 de TI est disponible dans un minuscule boîtier WSON de 2 x 2 mm à 8 broches, soit une réduction de taille de 75 % par rapport au concurrent le plus proche, ce qui apporte des circuits plus petits et plus élégants. Avec ses 280 mΩ, la résistance RDS(ON) est la moitié de celle des composants concurrents, assurant un courant de sortie continu à 1,8 A avec d'excellentes performances thermiques. Une dimension réduite du boîtier, une faible RDS(ON) et un courant de veille ultra faible de 35 nA rendent le pilote moteur CC DRV8837 idéal pour des applications médicales portables et de robotique. Le module d'évaluation DRV8837EVM permet de démontrer les capacités et les performances du pilote moteur DRV8837.

Caractéristiques

  • 1.8V to 11V operating range
  • Split Vm/Vcc supplies isolate motor and logic supplies
  • Up to 1.8A continuous / 1.8A peak output current
  • Robust OCP, thermal, shoot-through, and UVLO protection
  • 280mΩ RDS(ON) (HS + LS) extends battery life
  • Ultra-low 35nA sleep current extends battery life
  • Tiny 8-pin WSON (2.0mm x 2.0mm) package
  • Easy-to-use evaluation module and design-in documentation

Applications

  • Robotics
  • Portable Medical Devices
  • Cameras
  • DSLR lenses
  • Consumer products
  • Toys

Vidéos

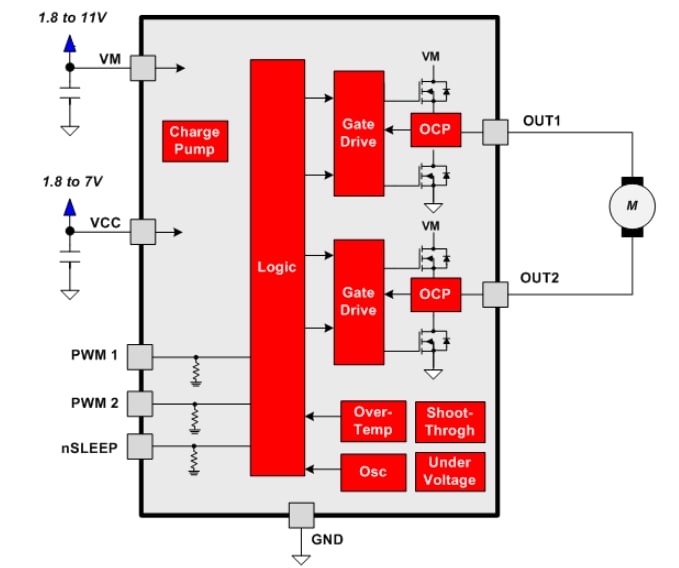

Block Diagram

Schéma de principe - Texas Instruments Pilote moteur C brossé basse tension 1,8 A DRV8837

TI Reference Designs Library

Conceptions de référence TI - Texas Instruments Pilote moteur C brossé basse tension 1,8 A DRV8837

TI Reference Designs Library

Publié le: 2012-07-30 | Mis à jour le: 2022-03-11
