Texas Instruments Quadruple pilote à demi-pont DRV8844A

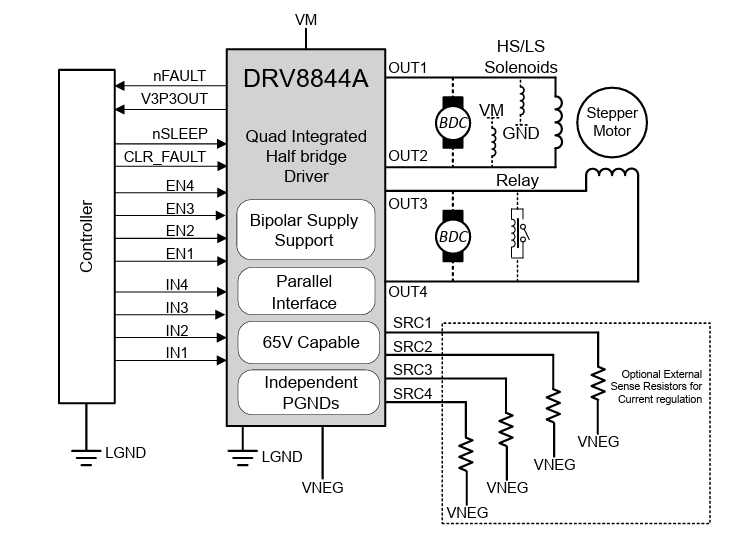

Le pilote en demi-pont quadruple DRV8844A de Texas Instruments est un dispositif à quatre canaux, contrôlable individuellement, destiné à une large gamme d'applications. Le DRV8844A prend en charge un courant de sortie de pointe de 2,5 A ou un courant RMS de 1,75 A à 24 V et 25 °C, à condition que le circuit de refroidissement du PCB soit correctement mis en œuvre. L'étage de sortie du pilote combine les MOSFET de puissance à canaux N configurés en quatre demi-ponts indépendants, permettant au dispositif de piloter deux moteurs CC, un moteur pas à pas, quatre solénoïdes ou d'autres charges. Chaque sortie peut être un commutateur LS (commutateur côté bas), un commutateur HS (commutateur côté haut) ou un pilote de sortie push-pull. Des entrées séparées permettent de contrôler chaque demi-pont en H indépendamment. Pour permettre une exploitation avec des alimentations électriques divisées (positive et négative), les entrées logiques et la sortie nFAULT sont référencées à une broche de mise à la terre flottante séparée.
