Texas Instruments Quadruple pilote à demi-pont DRV8955
Le quadruple pilote à demi-pont de Texas Instruments DRV8955 fournit quatre pilotes à demi-pont contrôlables individuellement pour les applications industrielles. Le dispositif peut être utilisé pour piloter jusqu'à quatre charges solénoïdes, deux moteurs CC, un moteur pas à pas ou d'autres charges. Le pilote de sortie pour chaque canal est constitué de MOSFET de puissance à canal N configurés en demi-pont. Une interface PWM (IN/IN) simple permet une interface facile avec le contrôleur. Des entrées séparées pour contrôler indépendamment chaque demi-pont sont fournies. De plus, les sorties peuvent être mises en parallèle pour fournir plus de courant aux charges de sortie.
Le DRV8955 de Texas Instruments fonctionne avec une seule alimentation électrique et prend en charge une large plage d'alimentation en entrée de 4,5 V à 48 V. Un mode veille à faible puissance est fourni pour atteindre un appel de courant de repos très faible en éteignant une grande partie des circuits internes. Des fonctions de protection interne sont fournies pour le verrouillage de sous-tension, la protection contre les surintensités sur chaque FET, la protection contre les courts-circuits et la surchauffe. Les conditions de défaillance sont indiquées par la broche nFAULT.
Caractéristiques
- Pilote de moteur CC demi-pont quadruple
- Peut piloter jusqu'à quatre charges solénoïdes, deux moteurs CC, un moteur pas à pas ou d'autres charges
- Contrôle individuel complet des demi-ponts
- Détection et régulation de courant intégrées
- Plage de tension d'alimentation de fonctionnement de 4,5 V à 4 V
- Compatible broche à broche avec -
- DRV8932 : 33 V, 900 mΩ HS + LS
- DRV8935 : 33 V, 330 mΩ HS + LS
- Interface de commande numérique standard IN/IN
- Les demi-ponts peuvent être connectés en parallèle pour augmenter le courant de sortie
- Découpe PWM temps mort configurable
- 7 µs, 16 µs, 24 µs ou 32 µs
- Prend en charge les entrées logiques 1,8 V, 3,3 V, 5,0 V
- Mode veille à faible courant (2 µA)
- Horloge à spectre étalé pour faible EMI
- Caractéristiques de protection
- Verrouillage de sous-tension VM (UVLO)
- Sous-tension de pompe de charge (CPUV)
- Protection contre les surintensités (OCP)
- Arrêt thermique (OTSD)
- Sortie de condition de défaillance (nFAULT)
Applications
- Absorbeur d'énergie de réfrigérateur et de machine à glace
- Machines textiles
- Automatisation industrielle et robotique
- Bureautique et domotique
- Lave-linge, sèche-linge et lave-vaisselle
- Machines de jeux
- Charges solénoïdes à usage général

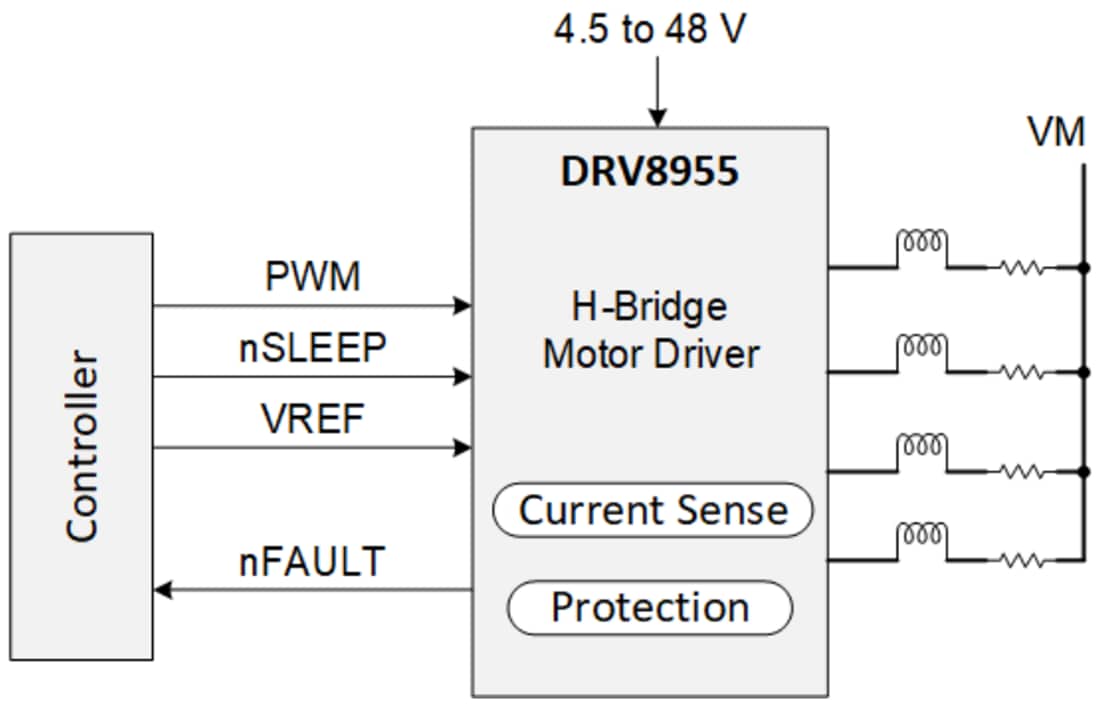

Schéma simplifié
Publié le: 2021-01-22
| Mis à jour le: 2022-03-11
