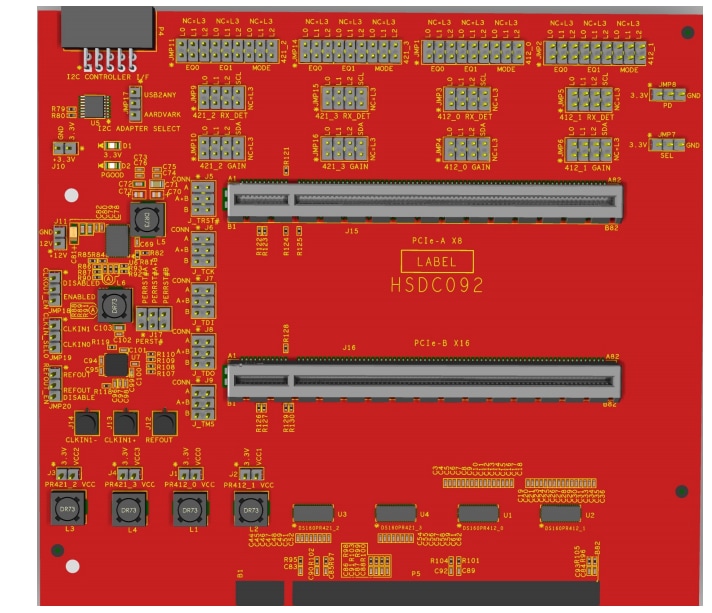

Texas Instruments Module d'évaluation DS160PR412-421EVM
Le module d'évaluation DS160PR412-421EVM de Texas Instruments offre une plateforme à large bande passante pour évaluer les caractéristiques de conditionnement du signal des réadaptateurs linéaires PCI Express 4.0 quadruple canal DS160PR412 et DS160PR421. Le module d'évaluation DS160PR412-421EVM de TI peut être directement branché dans un port PCIe sur un serveur ou une carte mère PC à l'aide du connecteur PCIe Edge sur la carte et associé à une carte d'extension PCIe à l'aide de l'un des deux connecteurs PCIe sur le module d'évaluation.
Les deux dispositifs DS160PR412 et deux dispositifs DS160PR421 peuvent étendre la distance de transmission d'un bus PCI-Express® 4.0 x 16. La carte DS160PR412-421EVM peut être utilisée pour les tests de conformité aux normes, l'évaluation des performances et le prototypage initial du système.
Caractéristiques
- Carte de transport PCIe x16 et PCIe x8 avec deux réadaptateurs linéaires unidirectionnels DS160PR412 et deux réadaptateurs DS160PR421 linéaires unidirectionnels à 4 canaux fonctionnant à des débits allant jusqu'à 25 Gbit/s
- DS160PR412 : réadaptateur linéaire avec MULTIPLEXEUR 1 : 2
- DS160PR421 : réadaptateur linéaire avec DÉMULTIPLEXEUR 2 : 1
- Égalisation linéaire pour une prise en charge transparente de la formation de liaison et de l'extension de canal PCIe
- CTLE augmente jusqu'à 18 dB à 8 GHz
- Configuration de dispositif et sélection de multiplexeur par commande de broches, SMBus ou I2C
- Disposition du flux traversant sans besoin de dissipateur thermique
- Plage de température industrielle de –40°C à + 85°C
Applications
- PCI Express Gén. 1, 2, 3 et 4
- Interfaces haut débit jusqu'à 25 Gbit/s
- Carte mère de serveur d'entreprise, station de travail
- Stockage d'entreprise
- Carte d'extension d'entreprise, point de terminaison
Topologie
Publié le: 2021-01-05
| Mis à jour le: 2022-03-11
