Texas Instruments Module d'évaluation DS160PR810EVM-RSC

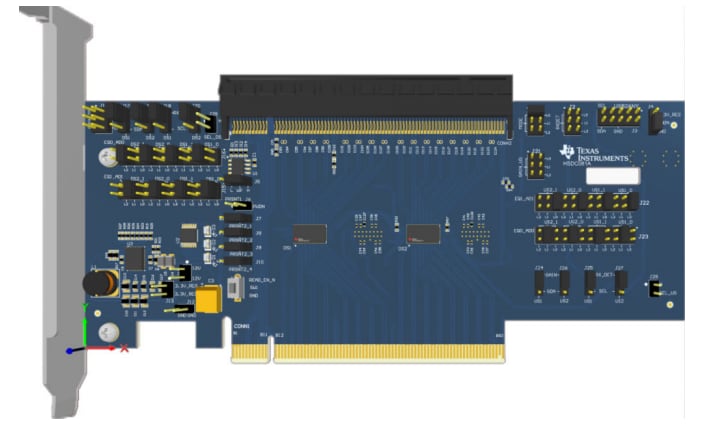

Le module d'évaluation DS160PR810EVM-RSC Texas Instruments est une plate-forme complète à large bande passante pour évaluer les caractéristiques de conditionnement du signal du réadaptateur linéaire PCI-Express 4.0 Octal-canal DS160PR810. Le module d'évaluation DS160PR810EVM-RSC de TI dispose de quatre réadaptateurs linéaires DS160PR810 qui peuvent étendre la distance de transmission d'un bus PCIe Gen-4 x16.

Le ùodule d'évaluation DS160PR810EVM-RSC peut être branché à un port PCIe sur un serveur ou une carte mère PC à l'aide d'une extrémité de la carte et associé à une carte d'extension PCIe à l'aide du connecteur de montage fixé à l'autre extrémité de la carte. La carte d'évaluation DS160PR810EVM-RSC peut être utilisée pour les tests de conformité aux normes, l'évaluation des performances et le prototypage système initial.

Caractéristiques

  • Option de carte Riser PCIe x16 avec quatre réadaptateurs linéaires unidirectionnels à 8 canaux fonctionnant à des débits pouvant atteindre 25 Gbit/s
  • Égalisation linéaire pour une prise en charge transparente de la formation de liaison et de l'extension de canal PCIe
  • CTLE augmente jusqu'à 18 dB à 8 GHz
  • Configuration de dispositif Programmable via GPIO ou I2C, SMBus
  • Convertisseur abaisseur CC-CC embarqué de 12 V à 3,3 V et 2 A
  • Plage de température industrielle de –40° C à + 85° C
  • Disposition du flux traversant dans un boîtier à pas de 0,4 mm × 10 mm, 64 broches, WQFN sans fil

Applications

  • PCI Express Gen-1, 2, 3 et 4
  • Interfaces haut débit jusqu'à 25 Gbit / s
  • Carte mère de serveur d'entreprise, station de travail
  • Stockage d'entreprise
  • Carte d'extension d'entreprise, point de terminaison

Topologie

Texas Instruments Module d'évaluation DS160PR810EVM-RSC

Produits associés

Texas Instruments Réadaptateurs linéaires à 8 canaux DS160PR822

Réadaptateur linéaire conçu pour prendre en charge PCIe 4.0 et l'Interface Ultra Path (UPI) 2.0 jusqu'à 16 Gbit / s.
