Texas Instruments Diodes de protection DES ESD751/Q1 et ESD761/Q1

Les diodes de protection DES ESD751/ESD751-Q1 et ESD761/ESD761-Q1 de Texas Instruments sont des dispositifs de protection DES bidirectionnels monocanal à faible capacité pour l'alimentation USB (USB-PD). Ces dispositifs sont conçus pour dissiper les DES de contact au-delà du niveau maximal spécifié dans la norme internationale CEI 61000-4-2 (contact ± 22 kV, entrefer ± 22 kV) et (contact ± 15 kV, entrefer ± 15 kV), respectivement. La faible résistance dynamique et la faible tension de serrage des ESD751/ESD751-Q1 et ESD761/ESD761-Q1 aident à protéger les systèmes contre les événements transitoires. Cette protection est essentielle car les systèmes industriels nécessitent une robustesse et une fiabilité élevées. Les dispositifs ESD751-Q1 et ESD761-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.

Caractéristiques

  • Protection DES CEI 61000-4-2 niveau 4
    • Décharge par contact ± 22 kV ou ± 15 kV
    • Décharge dans l'air ± 22 kV ou ± 15 kV
  • Protection contre les surtensions robuste
    • CEI 61000-4-5 (8/20 µs) (2,8 A ou 1,8 A)
    • Tension de fonctionnement 24 V
  • Protection ESD bidirectionnelle
  • La faible tension de serrage protège les composants en aval
  • Plage de température : –55 °C à +150 °C
  • Capacité E/S = 1,6 pF ou 1,1 pF (standard)
  • Proposé en boîtier à fils standard et en boîtier à empreinte 0402 (SOD-523 (DYA) et X1SON (DPY))
  • Boîtiers plombés utilisés pour l'inspection optique automatique (AOI)

Applications

  • Réseaux de contrôle industriels
    • DeviceNet
    • Systèmes de distribution intelligents
    • Circuits 4/20 mA
    • Protection contre les surtensions PCL
    • Protection contre les surtensions CAN
  • Contrôleur d'alimentation USB (PD-USB)
    • Protection VBUS
    • Protection E/S

Fiches techniques

Applications standard

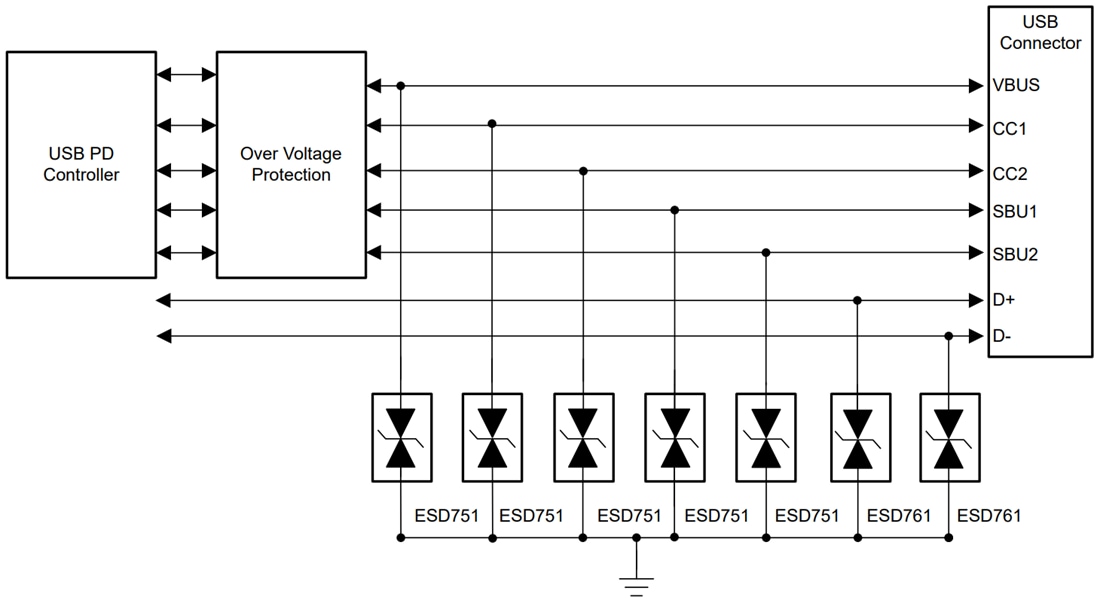

Schéma du circuit d'application - Texas Instruments Diodes de protection DES ESD751/Q1 et ESD761/Q1
