Texas Instruments Module d'évaluation HCXX-BASE-EVM
Le module d'évaluation Texas Instruments HCXX-BASE-EVM est conçu pour évaluer les performances et les fonctionnalités des commutateurs côté haut TPSxHCxx. Le module est entièrement équipé pour tester la série TPSxHCxx, y compris les modèles TPS2HC08-Q1 TPS2HC16-Q1 TPS1HC08-Q1 TPS1HC03-Q1 et TPS1HC04-Q1, pour faciliter l'intégration des dispositifs dans diverses applications de systèmes d'alimentation.

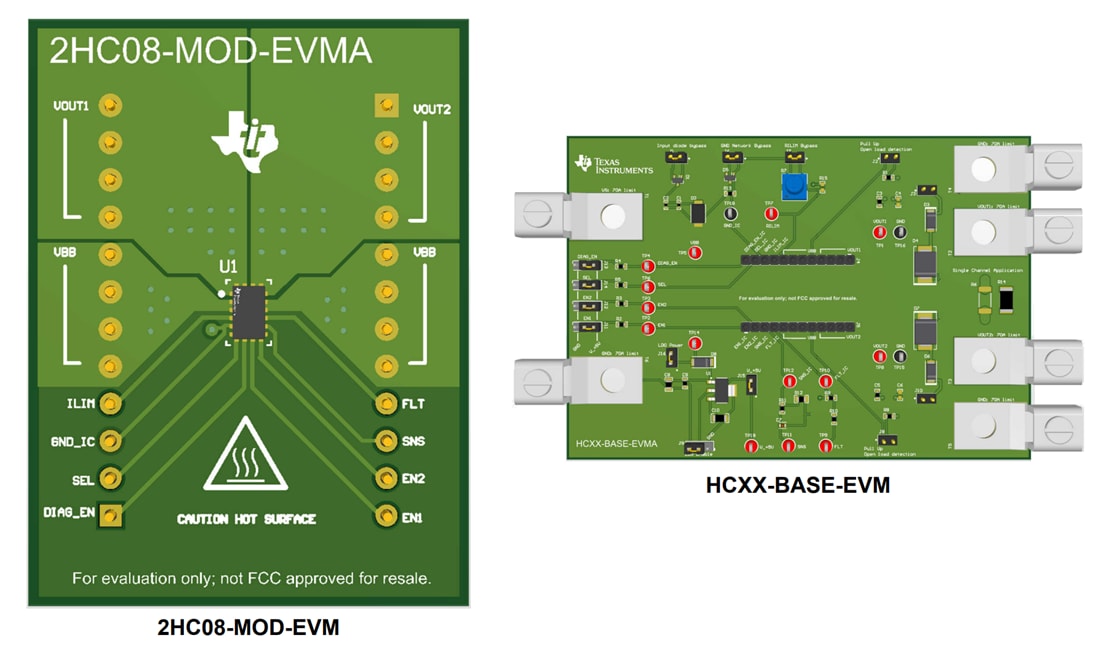

La stratégie pour le HCXX-BASE-EVM de TI est d'avoir un module (carte fille) et une station de base (carte mère). Le premier module de la série est le 2HC08-MOD-EVM. Le HCXX-BASE-EVM est développé pour être utilisé avec une alimentation en tension et une charge de sortie connectées.
Le HCXX-BASE-EVM offre des fonctions de protection telles que la détection de surintensité, de court-circuit à la terre, de charge ouverte et de court-circuit à la batterie, qui sont activées pour une utilisation sur le module d'évaluation.
Caractéristiques
- Tension d'exploitation de 3 V à 28 V
- Température de fonctionnement ambiante de -40 à 125 °C
- Détection de courant très précise
- Limite du courant réglable avec une résistance externe
- Détection de surintensité, de court-circuit à la terre, de charge ouverte et de court-circuit à la batterie
- Potentiomètre OR
- Le LDO embarqué permet la manipulation du signal de contrôle
- Cavalier de sortie pour prendre en charge les configurations de décharge inductive
- Testé conformément à l'AECQ100-12
- Certification ISO7637-2 et ISO16750-2
Applications
- Pilotes LED multicanaux, pilotes d'ampoules
- Commutateurs multicanaux côté haut pour sous-modules
- Relais multicanaux côté haut, pilotes de solénoïdes
Présentation générale du 2HC08-MOD-EVM/HCXX-BASE-EVM
Topologie
