Texas Instruments Module d'évaluation INA2290EVM
Le module d'évaluation INA2290EVM de Texas Instruments est compact et comprend cinq cartes totalement indépendantes qui peuvent être détachées par l'utilisateur. Le module d'évaluation INA2290EVM de TI offre cinq cartes schématiques identiques pour chacune des cinq variantes de gain du canal double INA2290 avec des entrées jusqu'à 120 V en mode commun et une capacité d'entrée de 5 A (shunt embarqué).
Chaque carte prend en charge les points de test pour VS, GND, OUT et un bornier de VIN+ et VIN- pour chaque canal. La mise en œuvre rapide du filtre d'entrée et du filtrage de sortie et d'une résistance shunt de taille 2512 intégrée est autorisée à travers des pastilles et des sockets.
Caractéristiques
- INA2290 facile à tester avec une résistance shunt ou de tension différentielle
- Les sockets et les pastilles permettent une mise en œuvre rapide et facile du filtrage CMS
- Les panneaux détachables permettent aux clients d'expérimenter et de tester toutes les variantes à gain

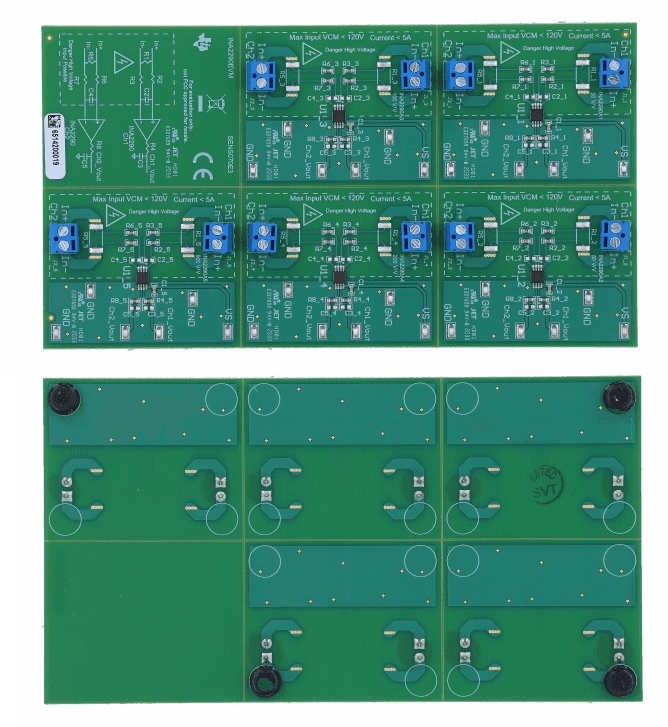

Dessin de la face avant et arrière
