Texas Instruments Moniteur de courant/tension/puissance INA232
Le moniteur de courant/tension/puissance INA232 de Texas Instruments est un moniteur de courant numérique 16 bits avec une interface compatible I2C/SMBus. Il est conforme à de nombreuses tensions de bus numérique, telles que 1,2 V, 1,8 V, 3,3 V et 5,0 V. Le composant surveille la tension à travers une résistance de détection externe et signale le courant, la tension du bus et les valeurs de puissance.
L'INA232 dispose de temps de conversion CAN programmables et d'une moyenne. Le composant dispose également d'une valeur d'étalonnage programmable avec un multiplicateur interne qui permet des lectures directes de la puissance en watts et du courant en ampères. Le dispositif surveille la tension du bus sur la broche IN- et peut alerter en cas de surtension/sous-tension et de surintensité/sous-intensité. L'impédance d'entrée élevée en mode de mesure de courant permet à des résistances de détection de courant plus grandes de mesurer les courants du système à faible valeur.
L'INA232 de Texas Instruments détecte le courant sur les tensions de bus en mode commun qui peuvent varier de –0,3 V à 48 V, indépendamment de la tension d'alimentation. Le dispositif fonctionne à partir d'une seule alimentation de 1,7 V à 5,5 V, tirant un courant d'alimentation standard de 300 µA en fonctionnement normal. Le dispositif peut être placé en mode veille à faible puissance où le courant de fonctionnement standard est de 2,2 µA.
Caractéristiques
- Détection de courant côté haut ou côté bas
- Fonctionne à partir d'une alimentation de 1,7 V à 5,5 V
- Rapporte la tension, le courant et la puissance
- Plage à pleine échelle programmable de 20 mV/80 mV
- Plage de mode commun d'entrée de –0,3 V à 48 V
- Précision de surveillance du courant
- Résolution CAN 16 bits
- Erreur de gain de 0,3 % (maximum)
- Décalage de 50 µV (maximum)
- Faible courant de polarisation d'entrée 10 nA (maximum)
- Options de moyenne configurable
- L'adressage d'appel général permet la synchronisation de conversion entre les appareils
- Limites d'alerte pour les événements de surintensité et de sous-intensité
- Interface SMBus I2C conforme à 1,2 V
- Deux options d'adresse de périphérique avec une adresse sélectionnable à quatre broches
- Boîtier SOT23-8
- Température de fonctionnement : -40 °C et +125 °C
Applications
- Haut-parleurs intelligents
- Chargeurs de batteries
- Gestion de l'alimentation
- Moniteurs et équilibreurs de cellules de batteries
- Serveurs en rack

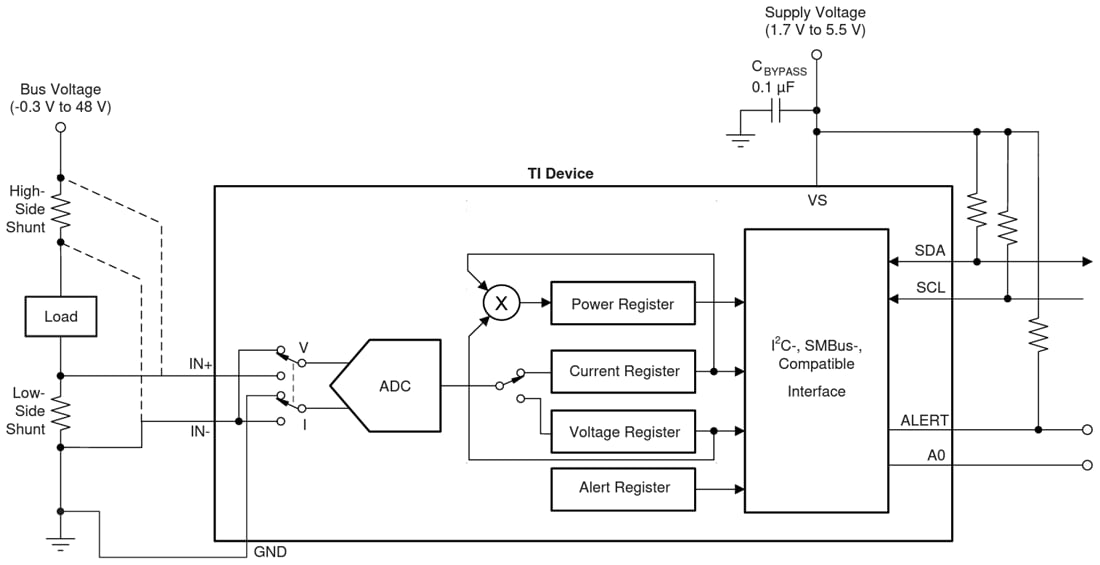

Schéma fonctionnel
