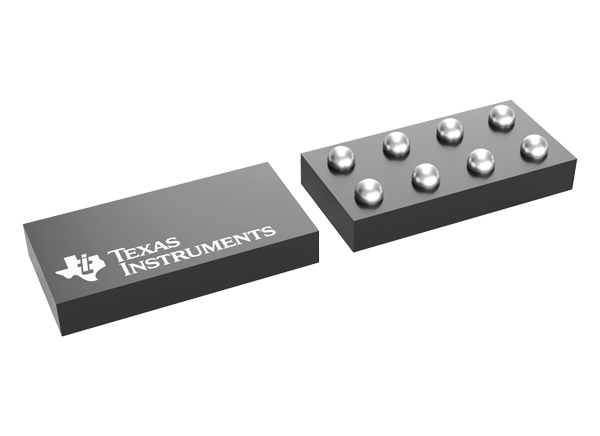

Texas Instruments Moniteur de courant numérique 16 bits INA236
Le moniteur de courant numérique 16 bits INA236 de Texas Instruments avec une interface compatible I2C/SMBus est conforme à une large plage de tensions de bus numérique, y compris 1,2 V, 1,8 V, 3,3 V et 5,0 V. L'INA236 surveille la tension à travers une résistance de détection externe et signale les valeurs de courant, de tension de bus et de puissance.
Le moniteur de courant numérique 16 bits INA236 de TI prend en charge les temps de conversion CAN programmables et la moyenne. De plus, le dispositif dispose d'une valeur d'étalonnage programmable avec un multiplicateur interne qui permet des lectures directes du courant en ampères et de la puissance en watts.
L'INA236 surveille la tension du bus présente sur la broche et peut alerter en cas de surintensité/sous-intensité et de surtension/sous-tension. L'impédance d'entrée élevée en mode de mesure du courant permet des résistances de détection de courant plus importantes nécessaires pour mesurer les courants du système à faible valeur. L'INA236 détecte le courant sur des tensions de bus en mode commun pouvant varier de -0,3 V à 48 V, indépendamment de la tension d'alimentation.
Le dispositif fonctionne à partir d'une seule alimentation de 1,7 V à 5,5 V, tirant un courant d'alimentation standard de 300 µA en fonctionnement normal. Le moniteur INA236 offre un mode veille à faible puissance où le courant de fonctionnement standard est de 2,2 µA.
Le dispositif est spécifié sur la plage de température de fonctionnement comprise entre –0 °C et +125 °C et dispose de 4 adresses programmables au maximum.
Caractéristiques
- Détection de courant côté haut ou côté bas
- Fonctionne à partir d'une alimentation de 1,7 V à 5,5 V
- Rapporte la tension, le courant et la puissance
- Plage à pleine échelle programmable de 20 mV / 80 mV
- Plage d'entrée en mode commun de –0,3 V à 48 V
- Précision de surveillance du courant :
- Résolution CAN 16 bits
- Erreur de gain 0,1 % (maximum)
- Décalage de 5 µV (maximum)
- Faible courant de polarisation d'entrée 10 nA (maximum)
- Options de moyenne configurable
- L'adressage d'appel général permet la synchronisation de conversion entre les appareils
- Limites d'alerte pour les événements de surintensité et de sous-intensité
- Interface SMBus I2C conforme à 1,2 V
- Adresses sélectionnables à 4 broches
- Boîtier DSBGA-8 (0,745 mm × 1,508 mm)
Applications
- Téléphones mobiles
- Haut-parleurs intelligents
- Appareils portables
- Chargeurs de batteries
- Gestion de l'alimentation
- Moniteurs et équilibreurs de cellules de batteries
- Serveurs en rack

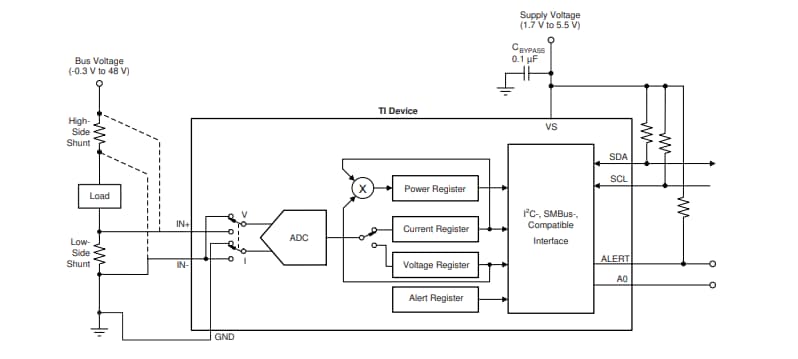

Application de détection côté haut ou côté bas
