Texas Instruments Amplificateur de détection de courant INA280/INA280-Q1
L'amplificateur de détection de courant de haute précision INA280/INA280-Q1 de Texas Instruments est un amplificateur de détection de courant qui peut mesurer les chutes de tension aux bornes des résistances shunt sur une large plage de mode commun allant de 2,7 V à 120 V. Il est fourni dans un boîtier SC-70 à haut rendement avec un encombrement PCB de seulement 2,0 × 2,1 mm. La précision de mesure du courant est obtenue grâce à la combinaison d’une tension de décalage ultra-faible de ±150 µV (maximum), d’une petite erreur de gain de ±0,5 % (maximum) et d’un CMRR à CC élevé de 140 dB (standard). L'INA280/INA280-Q1 est non seulement conçu pour la mesure du courant CC, mais aussi pour des applications à hauts débits (comme la protection rapide contre les surintensités, par exemple) avec une bande passante élevée de 1,1 MHz (à un gain de 20 V/V) et un CMRR CA de 85 dB (à 50 kHz).
L'INA280/INA280-Q1 de Texas Instruments fonctionne à partir d’une seule alimentation électrique 2,7 à 20V et consomme un courant d’alimentation électrique de 370µA (standard). L'INA280 dispose de cinq options de gain : 20 ; 50 ; 100 ; 200 ; et 500 V/V. Le faible décalage et la faible dérive de l'INA280/INA280-Q1 permettent une détection précise de courant sur la plage étendue thermiques de fonctionnement de -40à +125 °C. Les dispositifs INA280-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension en mode commun
- Tension de fonctionnement de 2,7 V à 120 V
- Tension de survie de 20 V à +122 V
- Excellent CMRR
- 120 dB CC (minimum)
- 85 dB CA à 50 kHz
- Précision
- Gain
- Erreur de gain ±0,5 % (maximum)
- Dérive du gain ±20 ppm/°C (maximum)
- Décalage
- Tension de décalage ±150 µV (maximum)
- Dérive du décalage ±1 µV/°C (maximum)
- Gain
- Gains disponibles
- INA280A1 - 20 V/V
- INA280A2 - 50 V/V
- INA280A3 - 100 V/V
- INA280A4 - 200 V/V
- INA280A5 - 500 V/V
- Bande passante élevée 1,1 MHz
- Vitesse de balayage 2 V/µs
- Courant de repos 370 µA
Applications
- mMIMO système d'antennes actives (AAS)
- Unité de radio à distance macro (RRU)
- Serveur sur bâti de 48 V
- Alimentation électrique de réseau marchand et de serveur = 48 V
- Test et mesure
Fiches techniques

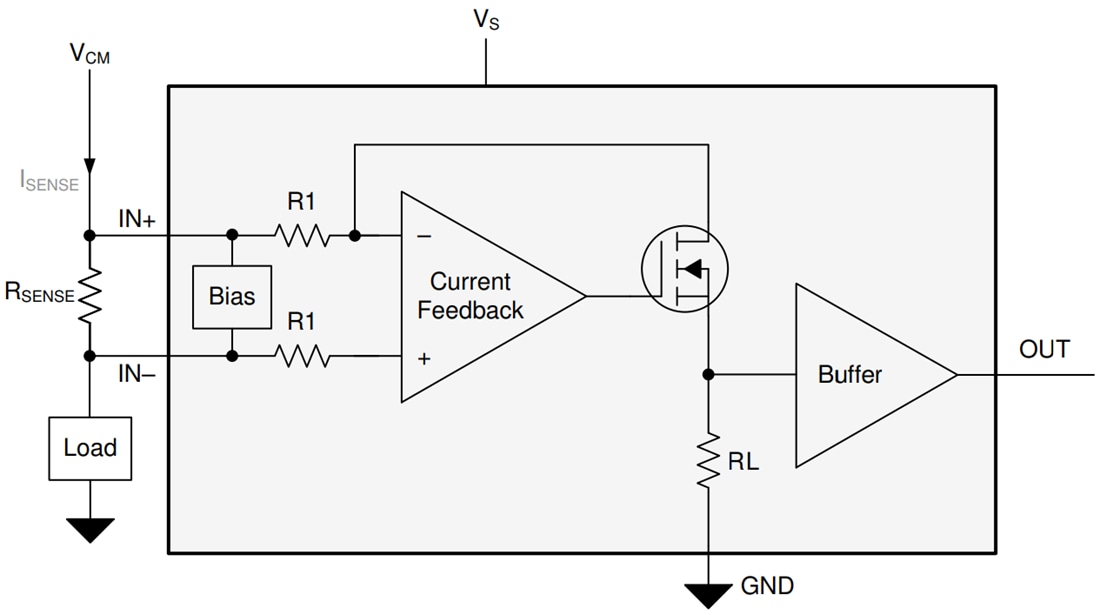

Schéma simplifié
Outils de développement associés
Texas Instruments Module d'évaluation de détection de courant INA280EVM
Cinq cartes identiques d'un point de vue schématique pour chacune des cinq variantes de gain de l'INA280.
Publié le: 2020-12-01
| Mis à jour le: 2024-10-02
