Texas Instruments Amplificateurs de détection de courant INA293/INA293-Q1
Les amplificateurs de détection de courant INA293/INA293-Q1 de haute précision de Texas Instruments mesurent les chutes de tension sur les résistances shunt de –4 V à 110 V. La tension de mode commun négative permet de travailler sous terre, ce qui permet de mesurer avec précision les courants de recirculation dans les applications en demi-pont. La combinaison d'une faible tension de décalage, d'une faible erreur de gain et d'un CMRR à CC élevé permet une mesure de courant de haute précision. Le INA293/INA293-Q1 est également conçu pour des applications à hauts débits (p. ex. protection rapide contre les surintensités) à bande passante élevée de 1,3 MHz et un CMRR en CA de 85 dB (à 50 kHz). Les dispositifs INA293-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Tension étendue de mode commun
- Tension de fonctionnement : -4 V à +110 V
- Tension de survie : -20 V à +120 V
- Excellent CMRR
- CMRR CC de 160 dB
- CMRR CA de 85 dB à 50 kHz
- Précision
- Gain
- Erreur de gain : ±0,15 % (maximum)
- Dérive de gain : ±10 ppm/°C (maximum)
- Décalage
- Tension résiduelle : ±15 µV (standard)
- Dérive de décalage : ±0,05 µV/°C (standard)
- Gain
- Gains disponibles
- INA293A1, INA293B1 : 20 V/V
- INA293A2, INA293B2 : 50 V/V
- INA293A3, INA293B3 : 100 V/V
- INA293A4, INA293B4 : 200 V/V
- INA293A5, INA293B5, 500V/V
- Grande largeur de bande de 1,3 MHz
- Taux de dérive 2,5 V/µs
- Courant de repos 1,5 mA
Applications
- mMIMO système d'antennes actives (AAS)
- Unité de radio à distance macro (RRU)
- 48 V Serveur rack de 48 V
- Réseau marchand et alimentation du serveur (PSU) de 48 V
- Systèmes de gestion de la batterie (BMS) 48 V
Fiche technique

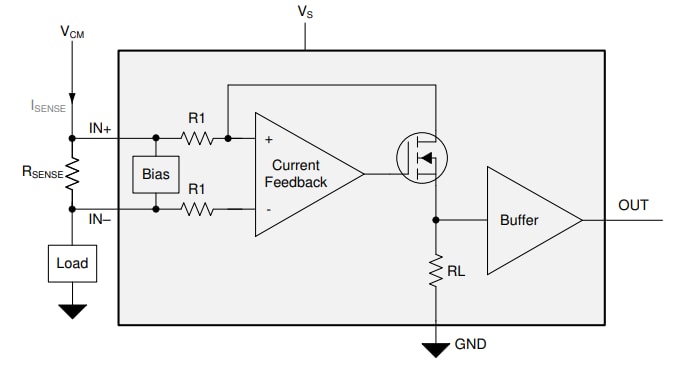

Schéma fonctionnel
Outils de développement associés
Texas Instruments INA293EVM Evaluation Module
Small module with ten schematically identical boards that can be broken off by the user.
Publié le: 2020-01-21
| Mis à jour le: 2024-05-10
