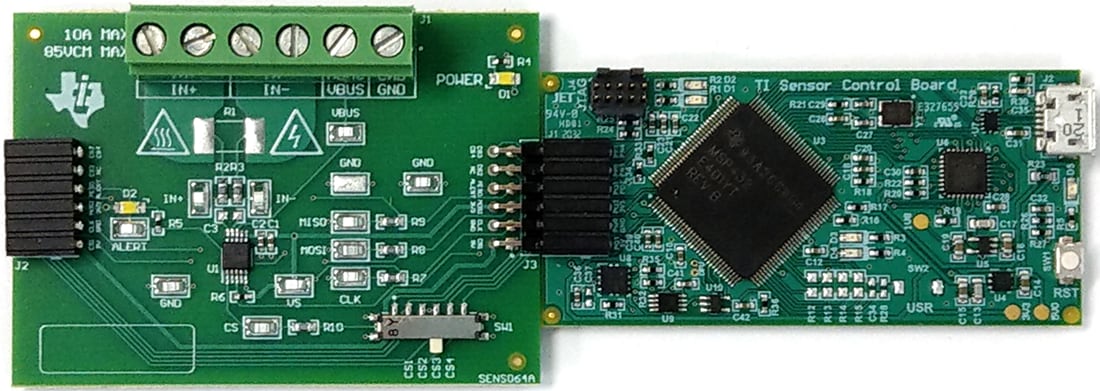

Texas Instruments Modules d'évaluation de moniteur de puissance INA2xxEVM

Les modules d'évaluation (EVM) de moniteur d'alimentation INA2xxEVM de Texas Instruments sont des plateformes faciles à utiliser pour évaluer les principales caractéristiques et performances des INA228, INA229, INA237, INA238 ou INA239. Le module d'évaluation prend en charge les mesures de courant jusqu'à 10 A et est fourni avec une prise en charge de l'interface utilisateur graphique (GUI) pour la lecture et l'écriture dans les registres de dispositif. Les dispositifs INA228, INA229, INA237, INA238 et INA239 de Texas Instruments sont des moniteurs d'alimentation numériques avec des CAN delta-sigma intégrés de 20 bits (INA229 et INA228) et de 16 bits (INA237, INA238 et INA239) spécialement conçus pour les applications de détection de courant. Ces dispositifs peuvent mesurer une entrée différentielle à pleine échelle sélectionnable de ±163,84 mV ou ±40,96 mV à travers le shunt avec prise en charge de la tension en mode commun de –0,3 V à +85 V. Pour les INA228 et INA229, l'accumulation numérique intégrée calcule la puissance moyenne, la température de la puce interne, l'énergie et l'accumulation de charge. Pour les INA237, INA238 et INA239, l'accumulation numérique intégrée calcule la puissance moyenne et la température de la puce interne.
