Texas Instruments Module d'évaluation (EVM) d'amplificateur INA4290EVM

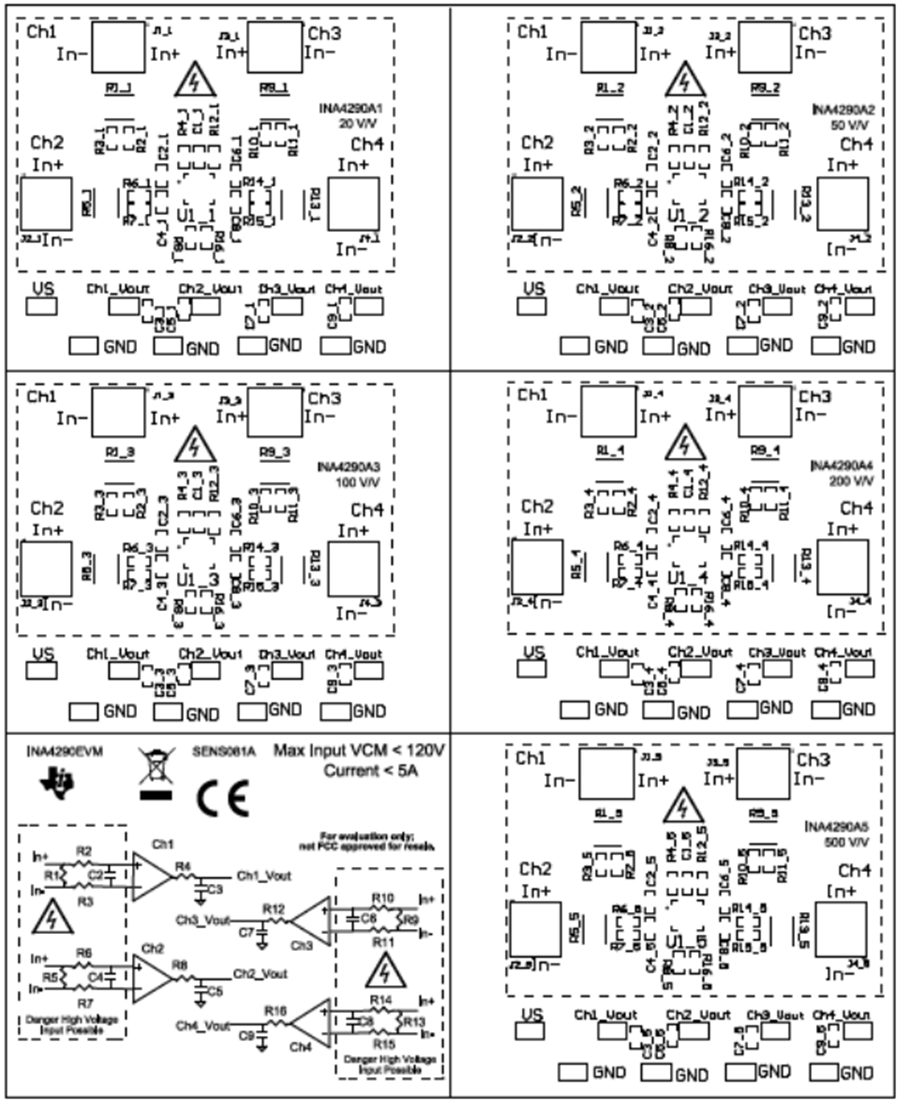

Le module d'évaluation (EVM) d'amplificateur INA4290EVM de Texas Instruments est conçu pour évaluer les performances du moniteur de shunt de courant à sortie de tension INA4290 dans une variété de configurations. Le dispositif INA4290 est un amplificateur de détection de courant quatre voies côté haut à sortie de tension dans un boîtier QFN (16). L'INA4290 dispose de gains allant de 20 V/V à 500 V/V, selon l'option de gain sélectionnée. L'INA4290EVM fournit une évaluation fonctionnelle de base de l'INA4290. La disposition du luminaire n'est pas destinée à être un modèle pour le circuit cible, pas plus qu'elle n'est prévue pour le test de compatibilité électromagnétique (CEM). L'INA4290EVM de Texas Instruments est un PCB avec cinq découpes PCB optionnelles que l'ingénieur peut utiliser pour tester chacune des cinq options de gain (1 à 5). Chaque découpe PCB dispose d'un dispositif INA4290An (où n est 1, 2, 3, 4 ou 5), de points de test et de supports pour les connexions matérielles externes et de pastilles pour souder les circuits optionnels.
