Texas Instruments Isolateur numérique ISO6463

L’Isolateur numérique ISO6463 de Texas Instruments est un dispositif à six canaux conçu pour des applications nécessitant un isolement de classe 5 000 V efficacesselon la norme UUL 1577 Cet isolateur polyvalent est également certifié par VDE, TUV, CSA et CQC. L'isolateur ISO6463 offre de hautes performances de CEM, tout en isolant les E/S numériques CMOS ou LVCMOS. Cet isolateur fonctionne sous une tension d'alimentation de 2,25 à 5,5 V et dans une plage de température de -40 à 125 °C. Le dispositif isolateur ISO6463 existe en trois canaux de directions inverses. Cet isolateur numérique est disponible en boîtier large-SOIC (DW-16). L'isolateur numérique ISO6463 s'avère idéal pour des alimentations électriques, pour le réseau électrique, pour des compteurs d'électricité, pour des entraînements à moteurs, pour l'automatisation d'usines, pour l'automatisation de bâtiments et pour l'éclairage.

Caractéristiques

  • Fonctionnement sûr (planifié)
  • Documentation disponible pour faciliter la conception de systèmes IEC 61508
  • Débit de données pouvant atteindre 150 Mo/s
  • Barrière d'isolement SiO2 robuste :
    • Longue durée de vie jusqu'à 1 061 Vefficaces et tension de fonctionnement de 1 500 VCC
    • Classe d'isolement jusqu'à 5 000 Vefficaces
    • Capacité de surtension jusqu'à 10,4 kV
    • CMTI minimale de ±200 kV/μs
    • Plage de température de fonctionnement ambiante de -40 °C à 125 °C
  • Plage de tension d'alimentation de 2,25 à 5,5 V
  • Entrées tolérantes à la surtension
  • Bref retard de propagation, de 10 ns maximum sous 5 V et de 12 ns maximum sous 3,3 V
  • Prend en charge l'interface SPI jusqu'à 25 MHz sous 5 V et jusqu'à 20,8 MHz sous 3,3 V
  • Faible distorsion de largeur d'impulsion,de 1,8 ns maximum sous 5 V et de 2,2 ns maximum sous 3,3 V
  • Solide Compatibilité électromagnétique (CEM)
    • Immunité aux ESD, EFT et aux surtensions au niveau du système
    • Faibles émissions
  • Boîtier large SOIC (DW-16)
  • Certifications relatives à la sécurité (prévues) :
    • DIN EN CEI 60747-17 (VDE 0884-17)
    • Programme de reconnaissance de composants UL 1577
    • Certifications CEI 62368-1, CEI 61010-1, CEI 60601-1 et GB 4 943,1

Applications

  • Alimentations électriques
  • Réseau électrique et compteur électrique
  • Entraînements à moteurs
  • Automatisation industrielle
  • Automatisation de bâtiment
  • Éclairage
  • Appareils

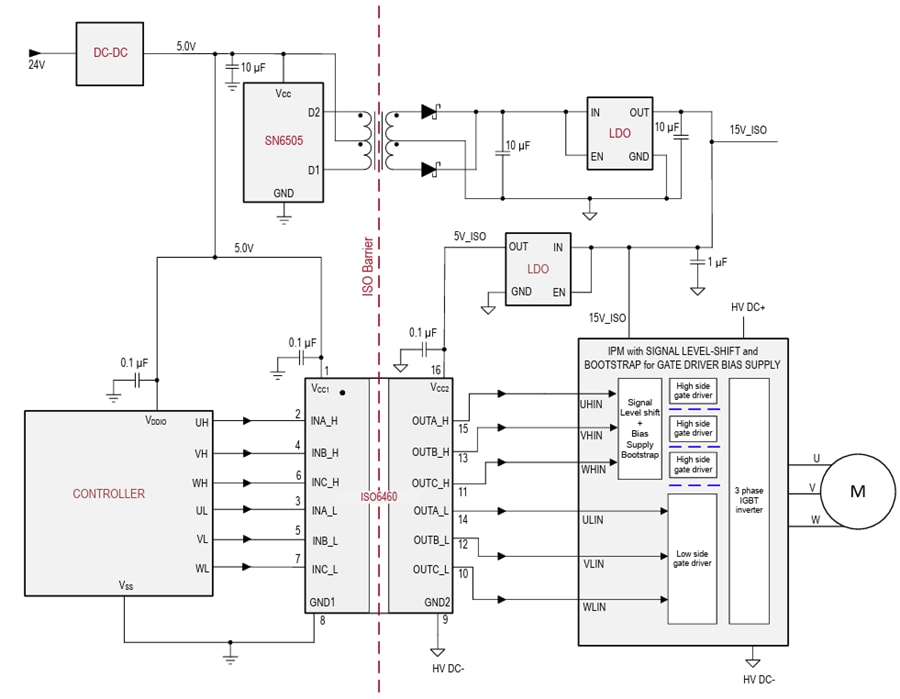

Application standard à 6 canaux

Schéma du circuit d'application - Texas Instruments Isolateur numérique ISO6463

Schéma d’un isolateur numérique à base OOK

Schéma de principe - Texas Instruments Isolateur numérique ISO6463
