Texas Instruments Module d'évaluation ISO6741DWEVM
Le Module d'évaluation Texas Instruments ISO6741DWEVM permet d'évaluer les isolateurs numériques à trois et quatre canaux ISO67xx en boîtier WB à SOIC et à 16 broches. L'isolateur numérique ISO67xx peut réaliser des isolements galvaniques pouvant atteindre 5 000 Vefficaces. Ces isolateurs procurent une immunité électromagnétique élevée et de faibles émissions à faible consommation d'énergie tout en isolant les E/S numériques CMOS ou LVCMOS.
Le module d'évaluation TI ISO6741DWEVM comporte suffisamment de points de test et d'options de cavaliers pour évaluer le dispositif ISO67xx à minimum de composants externes.
Caractéristiques
- Isolateur numérique à faible vitesse et à trois ou quatre canaux
- Large gamme d'alimentation et de conversion de niveau de 1,71 à 5,5 V
- Taux élevé de signalisation, pouvant atteindre 50 Mbps
- Durée de la barrière d'isolation > 40 ans

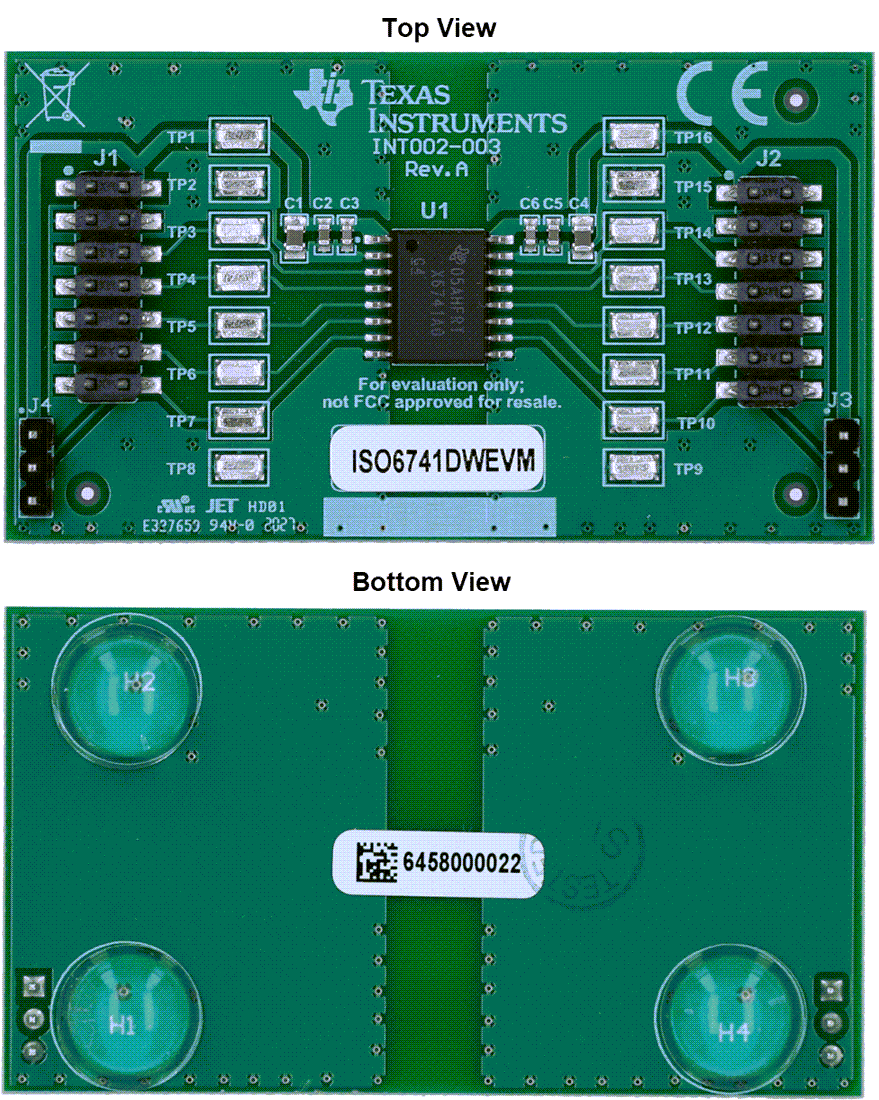

Disposition de la carte
Fonctionnement EVM de base

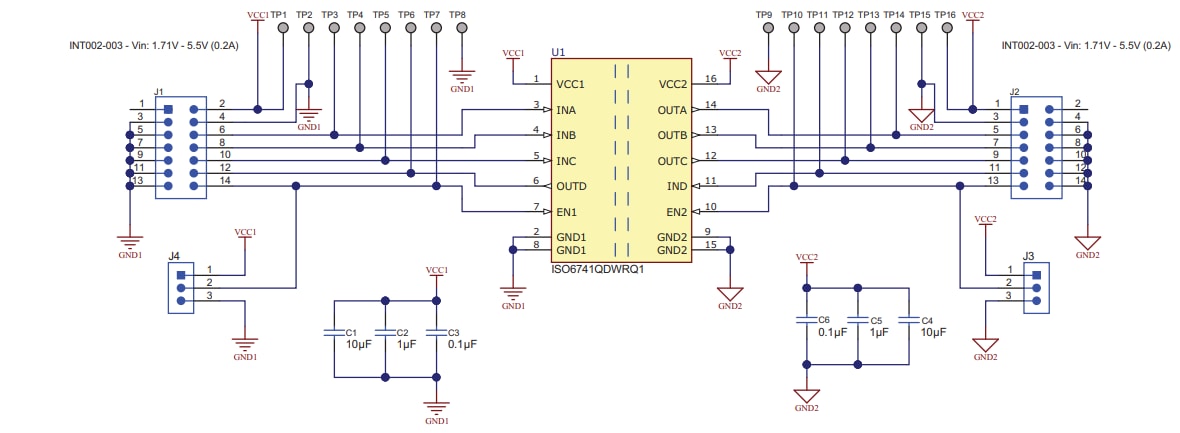

Schéma
Publié le: 2020-10-07
| Mis à jour le: 2024-08-28
