Texas Instruments Module d'évaluation (EVM) ISO7741TADWEVM
Le module d’évaluation (EVM) ISO7741TADWEVM de Texas Instruments sert à évaluer les isolateurs numériques renforcés à hautes performances et à quatre canaux sous 5 000 Vefficaces avec pilote intégré ISO7741TA de transformateur en boîtier SOIC WB de 16 broches. L'ISO7741TADWEVM de Texas Instruments comporte plusieurs points d'essai et des options de cavalier pour permettre à l'utilisateur d'évaluer le dispositif avec un minimum de dispositifs externes.
Caractéristiques
- Isolateur numérique renforcé à quatre canaux et à hautes performances sous 5 000 Vefficaces, avec pilote intégré de transformateur
- Alimentation de 2,25 à 5,5 V et plage de conversion de niveaux pour l'E/S
- Taux élevé de signalisation, jusqu'à 100 Mo/s
- Haute intensité de charge de sortie valant 0,7 A sous 5 V
- Les multiples points d'essai et connecteurs permettent une évaluation rapide de dispositif
Équipement nécessaire
- Alimentation électrique à CC
- Oscilloscope
- Multimètre
- Générateur de signaux

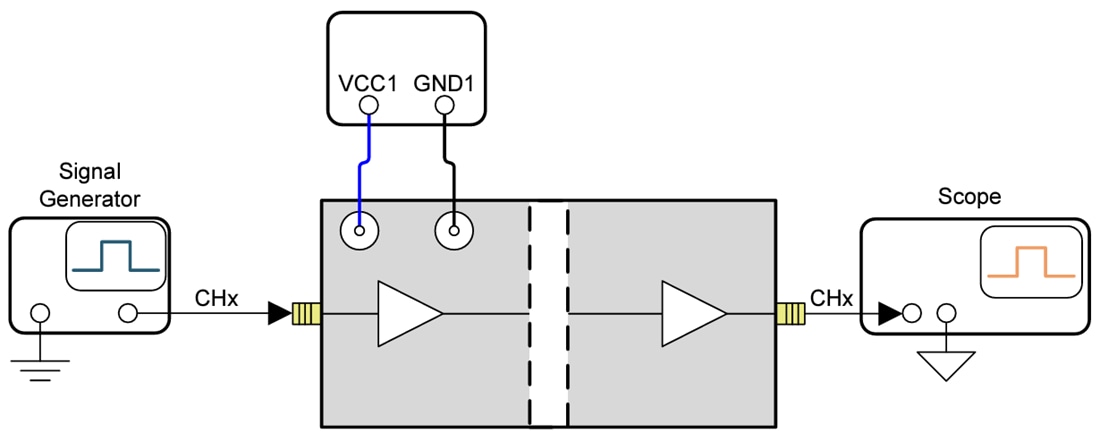

Configuration de test
Produit associé
Texas Instruments Isolateurs numériques quadruple canal ISO774x/-Q1
Isolateurs de haute performance à niveau d'isolation 5 000 VRMS et 2 500 VRMS selon la norme UL 1577.
Texas Instruments Isolateur numérique renforcé à 4 canaux ISO7741Tx-Q1
Cet isolateur comporte un pilote intégré de transformateur à valeurs d'isolement de 5 000 VRMS selon la norme UL 1577.
