Texas Instruments Module d'évaluation de répéteur ISOUSB211DPEVM

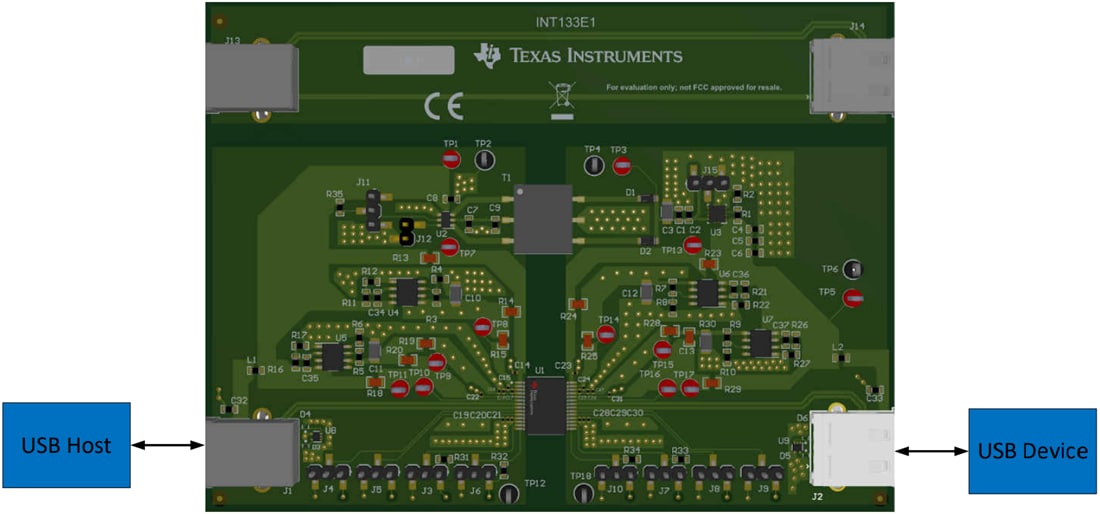

Le module d'évaluation (EVM) de répéteur ISOUSB211DPEVM de Texas Instruments permet aux utilisateurs d'évaluer intégralement le composant ISOUSB211 avant d'incorporer le dispositif dans les conceptions de l'utilisateur. Le module d'évaluation peut être alimenté à partir de diverses sources d'alimentation, notamment les alimentations régulées, le connecteur USB 2.0 et l'adaptateur CC. Pour cette raison, le module d'évaluation inclut un pilote de transformateur (SN6501), un transformateur (CMP-0030614-1) et cinq LDO de sortie réglables (TPS76701 et TPS73701). Ce module d'évaluation peut être configuré pour utiliser les LDO fournis pour alimenter les alimentations 3,3 V et 1,8 V ou pour contourner ces LDO externes et utiliser les LDO internes pour alimenter les alimentations 3,3 V et 1,8 V. Le module d'évaluation peut être configuré pour fonctionner avec ou sans LDO externe. Le module d'évaluation peut être utilisé pour vérifier bon nombre des paramètres de la fiche technique ISOUSB211 tels que le débit de données, la consommation de courant et d'autres. Certaines des caractéristiques techniques de la fiche de données nécessitent une configuration de test différente de celle de l'ISOUSB211DPEVM de Texas Instruments. Ainsi, ces caractéristiques techniques ne pourront pas être vérifiées à partir du module d'évaluation sans modifications. Les exemples de paramètres comprennent le débit de données maximal, le délai de propagation et d'autres caractéristiques de chronométrage.
