Texas Instruments Isolateur numérique EVM ISOW-ADAPTOR-EVM
Le module d'évaluation (EVM) d'isolateur numérique ISOW-ADAPTOR-EVM de Texas Instruments est utilisé comme un circuit imprimé adaptateur pour faciliter l'évaluation des isolateurs numériques. Le module d'évaluation prend en charge l'évaluation des isolateurs numériques quadruple canal avec convertisseur CC/CC intégré ISOW774x dans un boîtier SOIC WB à 20 broches sur une empreinte boîtier SOIC WB à 16 broches ISOW784x. Ce module d'évaluation de Texas Instruments est uniquement disponible pour l'évaluation des performances des paramètres de l'isolateur et n'est pas destiné aux tests de tension d'isolation.
Caractéristiques
- Isolateurs numériques renforcés 5 000 VRMS quadruple canal à hautes performances avec convertisseur CC-CC intégré à haut rendement et faible émission
- Entrées d'alimentation CC/CC et E/S séparées
- Large plage d'alimentation et de conversion de niveau de 1,71 V à 5,5 V pour E/S
- Haut débit de signalisation jusqu'à 100 Mbit/s
- Conforme aux limites d'émissions par rayonnement CISPR 32 de classe B
- Ce module d'évaluation est testé et comprend des dispositions pour l'évaluation du dispositif ISOW774x sur ISOW784x
Produits associés
Texas Instruments Isolateurs numériques quadricanal ISOW774x/ISOW774x-Q1
Isolés galvaniquement avec un convertisseur de puissance intégré à haut rendement produisant de faibles émissions.

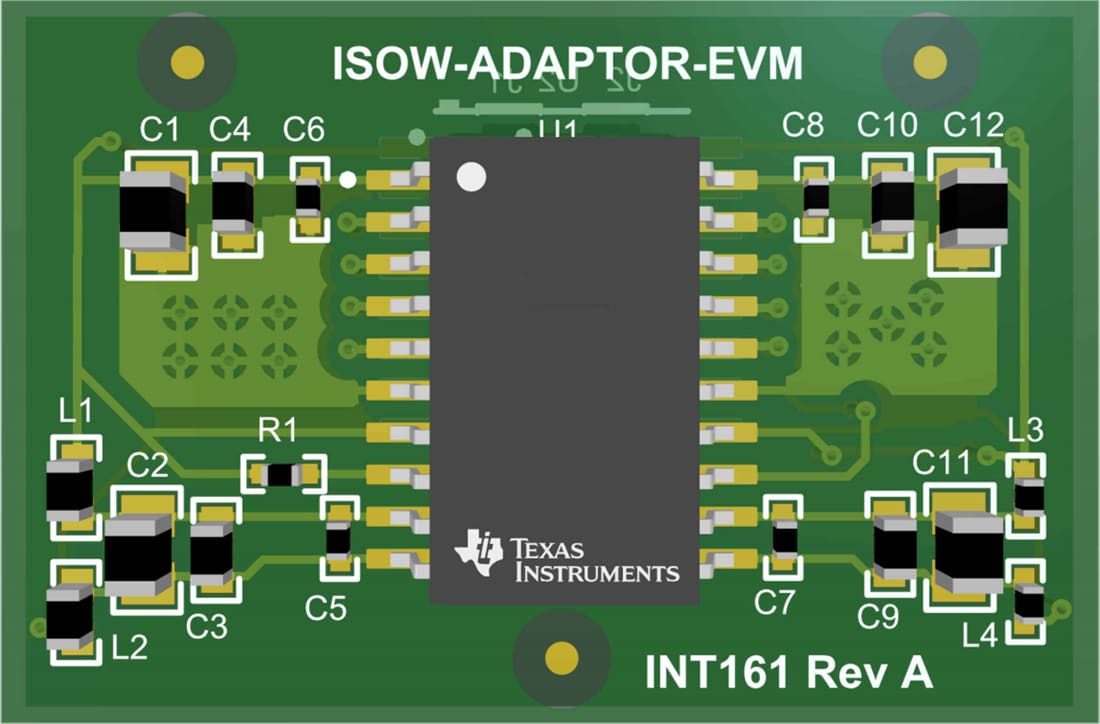

Agencement de la carte
Publié le: 2021-08-11
| Mis à jour le: 2022-03-31
