Texas Instruments Module d'évaluation d'émetteur-récepteur ISOW1412DFMEVM

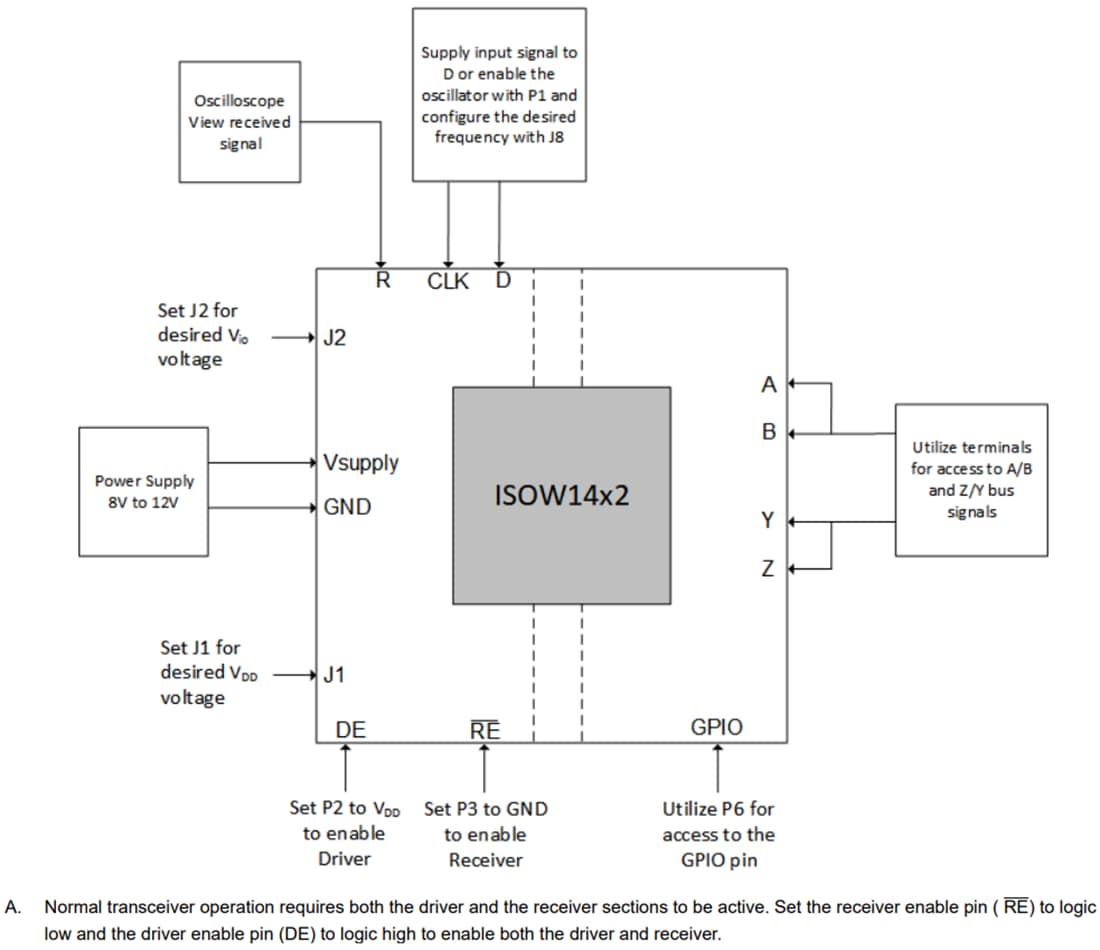

Le module d'évaluation (EVM) de émetteur-récepteur ISOW1412DFMEVM de Texas Instruments est utilisé pour évaluer l'ISOW1412. L'ISOW1412 est un émetteur-récepteur RS-485/RS-422 isolé renforcé hautes performances avec une puissance CC/CC isolée intégrée dans un boîtier SOIC à corps large à 20 broches (code boîtier-DFM). Le module d'évaluation dispose de suffisamment de points de test et d'options de cavalier pour évaluer le dispositif avec un minimum de composants externes. L'ISOW1412DFMEVM peut être utilisé pour évaluer les différents paramètres système des dispositifs. Des signaux de test et des séquences peuvent être appliqués au dispositif et différentes caractéristiques de performance peuvent être observées, telles que le délai de propagation, la consommation d'énergie et différentes conditions de bus et de pilote. Les utilisateurs peuvent évaluer ces paramètres dans leur environnement de laboratoire. L'ISOW1412DFMEVM de Texas Instruments a des empreintes nommées DNI pour les composants supplémentaires qui ne sont pas nécessaires pour tester la fonctionnalité standard. L'utilisateur peut ajouter des composants à ces empreintes pour évaluation et obtenir des exigences système spécifiques.
