Texas Instruments Module d'évaluation ISOW1432DFMEVM
Le module d'évaluation ISOW1432DFMEVM de Texas Instruments est conçu pour évaluer l'émetteur-récepteur RS-485/RS-422 isolé renforcé ISOW1432 hautes performances avec un convertisseur CC-CC intégré dans un boîtier SOIC à corps large de 20 broches (code de boîtier-DFM). L'ISOW1432 est un émetteur-récepteur de ligne différentielle isolé galvaniquement avec un convertisseur CC-CC isolé intégré pour les applications TIA/EIA RS-485 et RS-422. Les voies de signal et d'alimentation sont isolées selon la norme UL1577 et sont qualifiées pour une isolation renforcée selon VDE, CSA et CQC.
Le module d'évaluation ISOW1432DFMEVM de TI dispose de suffisamment de points de test et d'options de cavalier pour évaluer le dispositif avec un minimum de composants externes.
Caractéristiques
- Émetteur-récepteur RS-485/RS-422 isolé avec convertisseur CC-CC intégré à haut rendement et faible émission
- Entrées d'alimentation CC/CC et E/S séparées
- Large plage de tension d'alimentation pour E/S de 1,71 V à 5,5 V
- Prend en charge un débit de données de 12 Mbit/s
- Durée de la barrière d'isolation >40 ans
- L'EVM est testé et comprend des dispositions pour l'évaluation du dispositif ISOW1432

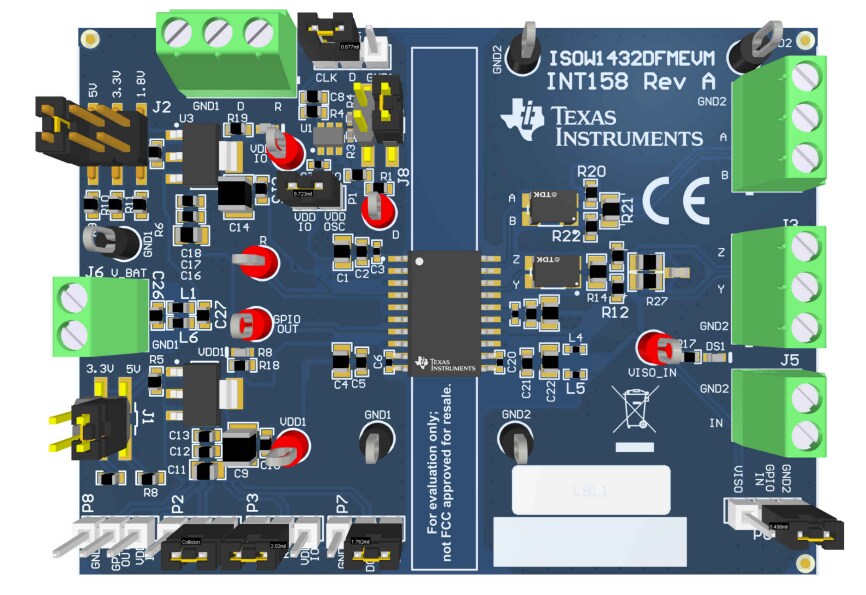

Présentation

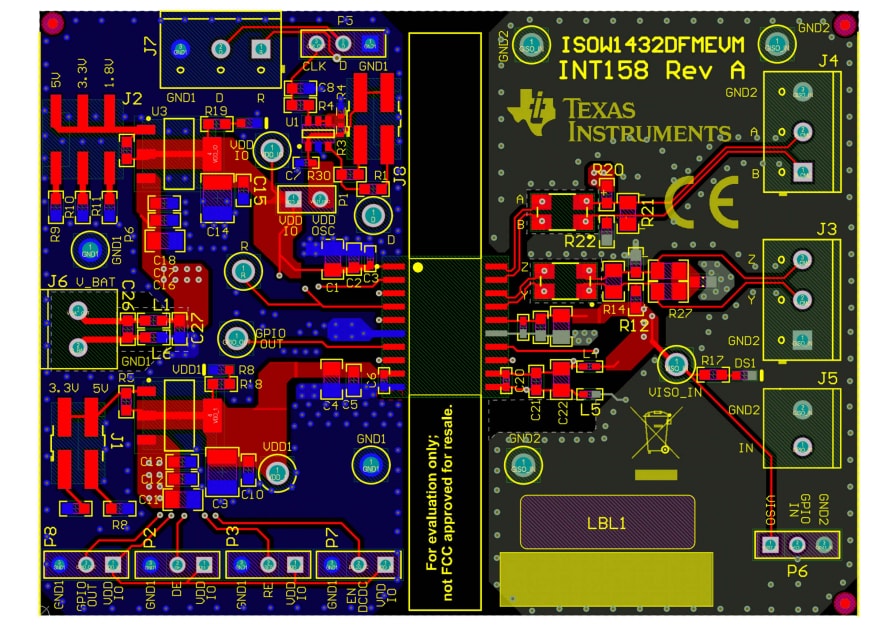

Configuration de la PCB
Publié le: 2021-07-16
| Mis à jour le: 2022-03-11
