Texas Instruments JFET à canal N JFE2140
Le JFET à canal N JFE2140 de Texas Instruments est un JFET discret à paire appariée Burr-Brown™ construit à l'aide du processus bipolaire analogique haute performance de Texas Instruments. Le JFE2140 présente d'excellentes performances en matière de bruit dans toutes les plages de courant, l'utilisateur réglant le courant de repos de 50μA à 20 mA. Lorsqu'il est polarisé à 5 mA, le JFE2140 produit 0,9nV/√Hz de bruit d'entrée, ce qui permet d'obtenir des performances à très faible bruit avec une impédance d'entrée extrêmement élevée (> 1TΩ). En outre, l'adaptation entre les JFET est testée jusqu'à ±4 mV ce qui garantit un faible décalage et une performance CMRR élevée pour les configurations de paires différentielles.
Le JFET JFE2140 à canal N de TI offre en outre des diodes intégrées connectées à des nœuds de serrage séparés pour assurer la protection sans l'ajout de diodes externes non linéaires à fuite élevée.
Le JFE2140 supporte une tension drain-source élevée de 40 V et a une plage de température spécifiée de -40°C à +125 °C. Le dispositif permet des tensions porte-à-source et porte-à-drain jusqu'à -40V.
Caractéristiques
- Bruit ultra-faible :
- Bruit de tension :
- 0,9 nV/√Hz à 1 kHz, IDS = 5 mA
- 1,1 nV/√Hz à 1 kHz, IDS = 2 mA
- Bruit de courant de 1,6fA/√Hz à 1 kHz
- Bruit de tension :
- Désadaptation faible de 4 mV (max.) VGS
- Faible courant de grille 10 pA (max)
- 13 pF à VDS = 5 V à faible capacité d'entrée
- Tension de rupture grille-à-drain et grille-à-source élevée de -40 V
- Transconductance élevée de 30 mS
- Boîtiers SOIC et WSON de 2 mm × 2 mm
Applications
- Entrées du microphone
- Hydrophones et équipements marins
- Contrôleurs DJ, mélangeurs et autres équipements DJ
- Mixeur audio professionnel ou surface de commande
- Amplificateur de guitare et autre amplificateur d'instrument de musique
- Capteur de surveillance des conditions

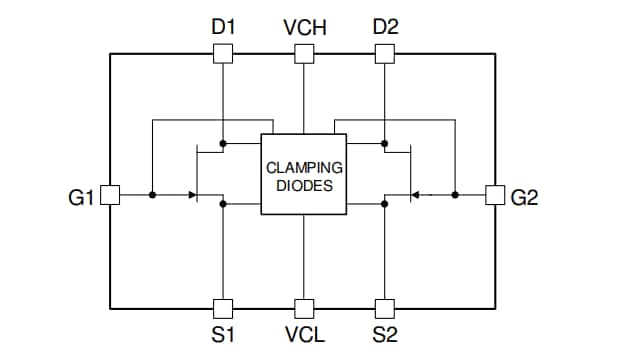

Schéma simplifié

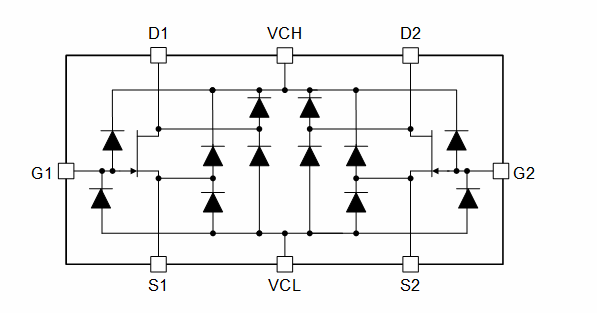

Schéma fonctionnel
