Texas Instruments Contrôleur CC-CC Buck double LM25143/LM25143-Q1
Le double contrôleur CC-CC Buck synchrone LM25143/LM25143-Q1 de Texas Instruments est dérivé d'une famille de contrôleurs à large plage VIN idéaux pour les sorties simples ou doubles à courant élevé. Le LM25143 utilise une architecture de contrôle en mode courant de crête empilable, entrelacée pour une compensation facile de la boucle, une réponse transitoire rapide, une excellente régulation de charge et de ligne et un partage précis du courant avec des phases parallèles pour un courant de sortie plus élevé. Les rapports abaisseurs élevés fournis par le commutateur côté haut (avec un temps minimal à l'état passant de 65 ns) permettent une conversion directe des entrées 12 V ou 24 V vers des rails basse tension pour une complexité et un coût réduits du système.
Le double contrôleur CC-CC Buck synchrone LM25143/LM25143-Q1 de TI continue de fonctionner pendant des baisses de tension d'entrée pouvant descendre à 3,5 V, avec un rapport cyclique de près de 100 % si nécessaire. Le dispositif prend en charge un courant de repos à vide de 15 μA avec la tension de sortie en régulation, prolongeant la durée de fonctionnement dans les systèmes alimentés par batterie. De plus, l'alimentation du LM25143/LM25143-Q1 à partir de la sortie du régulateur de commutation ou d'une autre source disponible permet un courant de repos d'entrée et une perte de puissance encore plus faibles. Les dispositifs LM25143-Q1 sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Contrôleur CC-CC Buck synchrone polyvalent
- Large plage de tension d'entrée de 3,5 V à 42 V
- Précision de 1 %, sorties fixes de 3,3 V, 5 V, ou sorties réglables de 0,6 V à 36 V
- Température de jonction maximale 150 °C
- Courant d'arrêt standard de 4 µA
- Courant de veille à vide standard de 15 µA
- Deux canaux Buck synchrones entrelacés
- Multiphase bicanal ou à une seule sortie
- 65 ns tON(min) pour un rapport VIN/VOUT élevé
- 60 ns tOFF(min.) pour une faible chute de tension
- Fréquence de commutation de 100 kHz à 2,2 MHz
- Fonctionnalité SYNC in et SYNC out
- Modes d'émulation de diode sélectionnable ou FPWM
- Créez un design personnalisé en utilisant le LM25143 avec WEBENCH® Power Designer
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Caractéristiques de protection intrinsèques pour une conception robuste
- Détection du courant DCR par shunt ou inductance
- Protection contre les surintensités en mode hoquet
- Fonctions ENABLE et PGOOD indépendantes
- Démarrage progressif de la tension de sortie réglable
- Protection UVLO VCC, VDDA et pilote de grille
- Protection d'arrêt thermique avec hystérésis
- Optimisé pour les exigences EMI conduites et rayonnées CISPR 11 et CISPR 32 classe B
- Pilotes de grille adaptatifs contrôlés par vitesse de balayage
- Le spectre étalé réduit les pics d'émissions
- Boîtier VQFN-40 6 mm × 6 mm
Applications
- Industriel
- Systèmes de bus 24 V
- Automatisation et commande d'usine
- Robotique
- Alimentation
- Appareils électroniques personnels
- Périphériques informatiques
- Systèmes d'entreprise
- Informatique haute performance
Fiches techniques

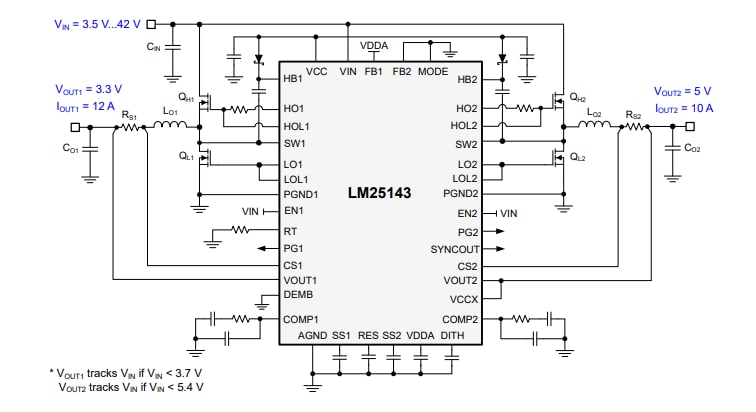

Application standard
Publié le: 2022-04-06
| Mis à jour le: 2022-12-18
