Texas Instruments Tensions de référence à shunt de haute précision LM4060/-Q1
Les tensions de référence à shunt de haute précision LM4060/-Q1 de Texas Instruments LM4060/-Q1 offrent un faible coefficient de température de 20 ppm/°C et une précision initiale de 0,05 %. La conception des références LM4060 et LM4060-Q1 élimine le besoin d'un condensateur de stabilisation externe et assure la stabilité avec des charges capacitives allant jusqu'à 4,7µF. Les LM4060 et LM4060-Q1 sont proposés avec plusieurs tensions de rupture inverses fixes : 1,25 V, 1,5 V, 1,6 V, 1,65 V, 2,048 V, 2,5 V, 3 V, 3,3 V, 4,096 V, 5 V. Les options de tension flexibles font du LM4060 un dispositif complémentaire pour les CAN, les convertisseurs analogique-numérique et les circuits de conditionnement de signal à décalage de niveau. Les dispositifs LM4060-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
La LM4060 de Texas Instruments prend en charge un courant de fonctionnement maximal allant jusqu'à 50 mA pour s'adapter à une large gamme de charges. La prise en charge d'un courant de charge large permet d'alimenter les CAN, les CNA et les microcontrôleurs (MCU) tout en fournissant une tension de référence stable. La LM4060 fonctionne de manière similaire à une diode Zener, la tension de cathode restant constante au-dessus du courant de fonctionnement minimal. La LM4060 peut être alimentée à partir d'une large tension d'alimentation d'entrée mais une résistance externe est requise. La LM4060 est spécifiée pour −40°C et 125 °C, permettant une exploitation avec différentes applications industrielles.
Caractéristiques
- Courant de fonctionnement faible de 40 µA (std)
- ±0,05 % (max.) de précision initiale
- 6 ppm/°C (std) pour le coefficient de température de −40°C à 125 °C
- Large plage de courant de fonctionnement jusqu'à 50 mA
- Aucun condensateur de sortie nécessaire
- Capable de gérer des charges capacitives jusqu'à 4,7 µF
- Options de tension de sortie : 1,25 V, 1,5 V, 1,6 V, 1,65 V, 2,048 V, 2,5 V, 3 V, 3,3 V, 4,096 V, 5 V
- Faible bruit de sortie
- 26 ppmrms (à 10 Hz à 1 kHz)
- Bruit de sortie 1/f (de 0,1 Hz à 10 Hz) : 9 ppmP-P
- Stabilité à long terme de 40 ppm à 500 heures
- Plage de température spécifiée de -40 °C à 125 °C
- Boîtier SOT-23 à 3 broches de petite empreinte
- Compatible broche à broche avec LM4040, LM4040-N, TL4050 et LM4050-N
Applications
- Systèmes d'acquisition de données
- Instrumentation et équipement de test
- Contrôle des processus
- Gestion de l'énergie, comptage
- Audio de précision

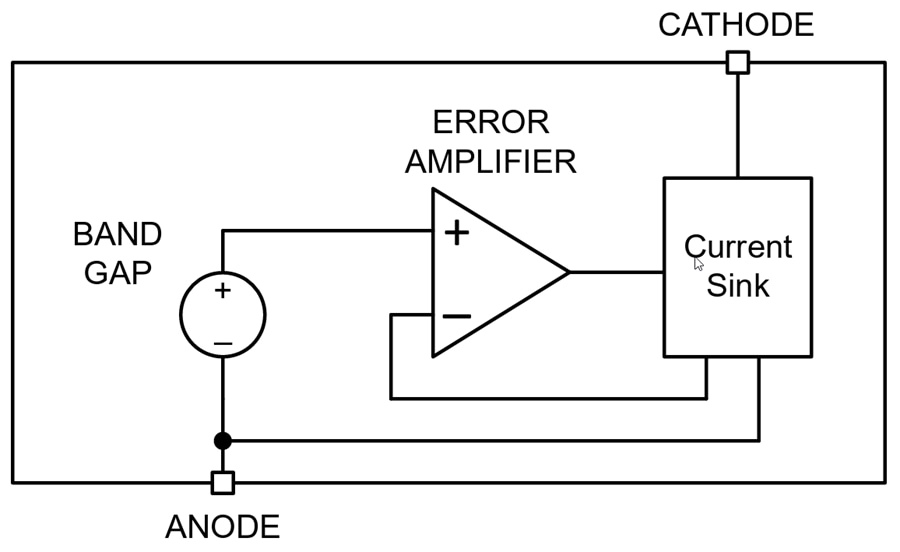

Schéma fonctionnel
