Texas Instruments Module d'évaluation de contrôleur LM5156HEVM-FLY

Le module d'évaluation du contrôleur (EVM) LM5156HEVM-FLY Texas Instruments présente les caractéristiques et les performances du LM51561-HTSSOP en tant que contrôleur Flyback non synchrone à large entrée. La configuration standard est conçue pour fournir une sortie régulée de 5 V à 4 A à partir d'une entrée de 18 V à 36 V, avec commutation à 250 kHz. Le LM5156HEVM-FLY Texas Instruments est conçu pour une configuration facile, permettant aux utilisateurs d'évaluer de nombreuses applications différentes sur le même module. La carte de circuit imprimé est composée de deux couches avec des composants remplis d'un seul côté. Les fonctionnalités comprennent la compensation de pente programmable, le démarrage progressif réglable, la limite de courant programmable cycle par cycle, la protection contre les courts-circuits en mode hoquet et le verrouillage de la sous-tension de ligne programmable.

Caractéristiques

  • Tension de sortie étroitement régulée de 5 V
  • Le rendement de conversion élevé de > 86 % à pleine charge
  • Protection contre les courts-circuits en mode hoquet
  • Durée de démarrage progressif du côté secondaire réglable par l'utilisateur
  • Enroulement auxiliaire de 10 V pour alimenter la broche VCC
  • Fréquence de commutation 250 kHz
  • Circuit imprimé à 2 couches avec composants remplis d'un côté

Équipement nécessaire

  • Alimentation électrique
    • La source de tension d'entrée (VIN) doit être une alimentation variable capable d'aller de 0 V à 36 V et de fournir au moins 5 A
  • Multimètres
    • Voltmètre 1
      • Tension d'entrée, connexion de VIN à PGND
    • Voltmètre 2
      • Tension de sortie, connecter de VOUT à ISO_GND
    • Ampèremètre 1
      • Le courant d'entrée doit pouvoir supporter 5 A
      • Une résistance de dérivation peut être utilisée si nécessaire.
    • Ampèremètre 2
      • Le courant de sortie doit pouvoir supporter 5 A
      • Une résistance de dérivation peut être utilisée si nécessaire.
  • Charge électronique
    • La charge doit être capable d'une résistance constante (CR) ou d'un courant constant (CC)
    • Il devrait pouvoir supporter sans risque 4 A à 5 V
  • Oscilloscope
    • Largeur de bande de 20 MHz et couplage CA
    • Mesurer l'ondulation de tension de sortie directement sur un condensateur de sortie avec un fil de mise à la terre court
    • Il n'est pas recommandé d'utiliser une connexion de mise à la terre à fils longs étant donné la possibilité que le bruit soit couplé au signal
    • Pour mesurer les autres formes d’onde, réglez l’oscilloscope selon les besoins

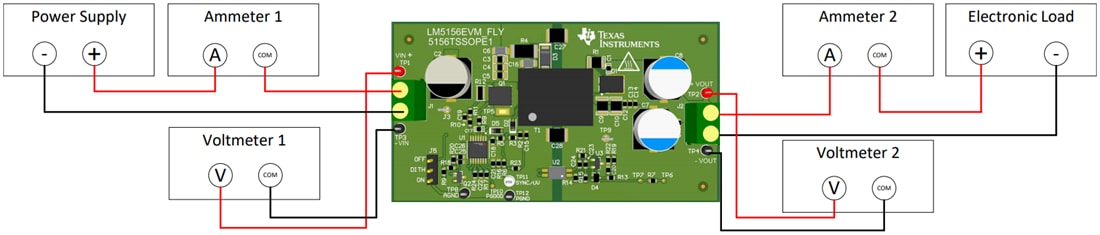

Configuration du Test
