Texas Instruments Module d'évaluation de convertisseur LM5158EVM-BST
Le module d'évaluation (EVM) de convertisseur LM5158EVM-BST de Texas Instruments présente les caractéristiques et les performances du composant LM5158 en tant que convertisseur Boost à large plage de tension d'entrée avec un double spectre aléatoire. La configuration standard du LM5158EVM-BST de Texas Instruments est conçue pour fournir une sortie régulée de 12 V à 1,2 A à partir d'une entrée de 3 V à 9 V (charge réduite à 0,6 A à partir d'une entrée < 6 V), commutant à 2,1 MHz.
Caractéristiques
- Une tension de sortie étroitement régulée de 12 V avec une tension de référence précise de 1 %
- Rendement de conversion élevé de > 92 % à pleine charge
- Limite de courant d'inductance de crête cycle par cycle constante sur une plage de tension d'entrée
- Mode hoquet programmable pour protection contre les surintensités en sortie
- Durée de démarrage progressif réglable par l'utilisateur en utilisant CSS
- Protection contre les surtensions en sortie
- Fréquence de commutation de 2,1 MHz
- Connexions de broches polarisées multiples et de broches VCC pour tester différentes configurations
- Connexion polarisée à VCC
- Polarisation fournie avec une alimentation externe
- Polarisation fournie par une tension de sortie
- Indicateur de bonne alimentation (PGOOD) avec source pullup sélectionnable
- Synchronisation d'horloge externe
- Le double spectre aléatoire programmable réduit les EMI
Équipement nécessaire
- Alimentation
- La source de tension d'entrée (VIN) doit être une alimentation variable capable de 0 V à 10 V et la source d'au moins 10 A
- Multimètres
- Voltmètre 1
- La tension d'entrée se connecte de VIN+ à VIN–
- Voltmètre 2
- La tension de sortie se connecte de VOUT+ à GND
- Ampèremètre 1
- Courant d'entrée pouvant supporter 10 A (une résistance shunt peut être utilisée selon les besoins)
- Ampèremètre 2
- Courant de sortie pouvant supporter 2 A (une résistance shunt peut être utilisée selon les besoins)
- Voltmètre 1
- Charge électronique
- La charge doit être capable d'une résistance constante (CR) ou d'un courant constant (CC)
- Elle doit supporter en toute sécurité 2 A à 12 V
- Oscilloscope
- Largeur de bande de 20 MHz et couplage CA
- Mesurer l'ondulation de tension de sortie directement sur un condensateur de sortie avec un fil de mise à la terre court
- Il n'est pas recommandé d'utiliser une connexion de mise à la terre à fils longs étant donné la possibilité que le bruit soit couplé au signal
- Pour mesurer les autres formes d’onde, réglez l’oscilloscope selon les besoins

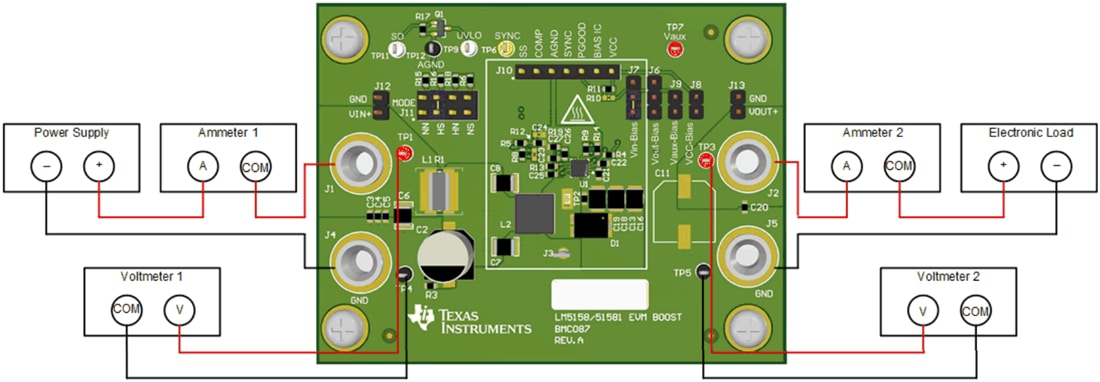

Configuration du test
