Texas Instruments Amplificateur à rétroaction de tension LM6172
L'amplificateur à rétroaction en tension LM6172 de Texas Instruments est un double amplificateur à rétroaction en tension, faible distorsion, faible puissance et haut débit. Il est stable à gain unitaire et fournit d'excellentes performances CC et CA. Avec une bande passante à gain unitaire de 100 MHz, une vitesse de balayage de 3 000 V/μs et un courant de sortie de 50 mA par canal, le LM6172 offre de hautes performances en amplificateurs doubles, tout en ne consommant que 2,3 mA de courant d'alimentation pour chaque canal.
Le LM6172 de Texas Instruments fonctionne sur une alimentation électrique de ±15 V pour les systèmes nécessitant des variations de tension importantes, tels que l'ADSL, les scanners et les équipements à ultrasons. Il est également spécifié à ±5 V d'alimentation pour les applications basse tension telles que les systèmes vidéo portables. Le LM6172 est construit avec le processus bipolaire complémentaire avancé VIP III (PNP verticalement intégré) de National.
Caractéristiques
- Disponible avec garantie de rayonnement
- Débit de dose élevé de 300 krad(Si)
- Sans ELDRS (100 krad(Si))
- Topologie de rétroaction de tension facile à utiliser
- Vitesse de balayage élevée : 3 000 V/μs
- Large bande passante de gain unitaire 100 MHz
- Faible courant d'alimentation de 2,3 mA/amplificateur
- Courant de sortie élevé de 50 mA/amplificateur
- Spécifié pour un fonctionnement à ±15 V et ±5 V
Applications
- Convertisseurs I-V de scanner
- Pilotes ADSL/HDSL
- Systèmes de diffusion multimédia
- Amplificateurs vidéo
- Systèmes NTSC, PAL® et SECAM
- Tampons CNA/CAN
- Amplificateurs d'impulsion et détecteurs de crête

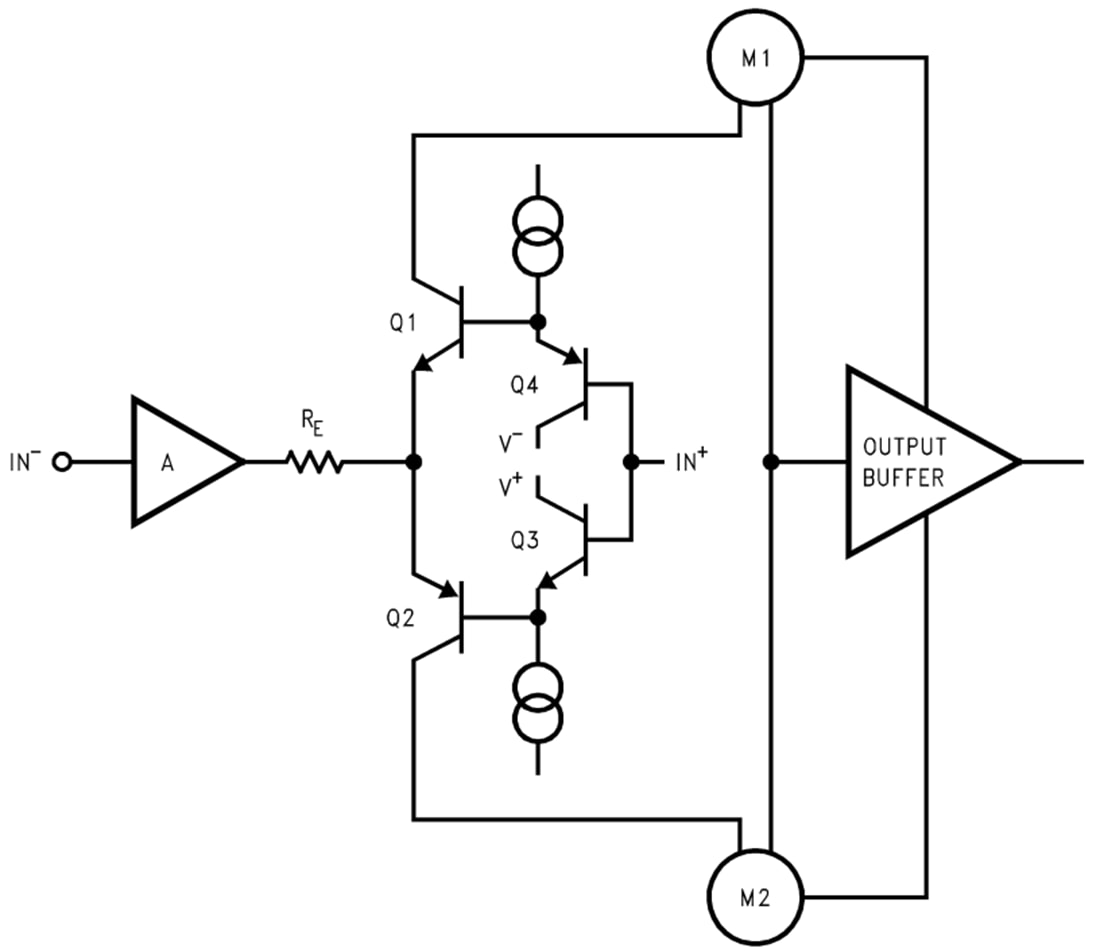

Schéma simplifié
