Texas Instruments Module d'évaluation de diode idéale LM66200EVM
Le Module d'évaluation (EVM) de diode idéale LM66200EVM de Texas Instruments est un module d'évaluation pour la diode idéale LM66200 faible Iq. Le LM66200 est un composant à entrée double et sortie simple qui transmet automatiquement la plus haute de ses deux tensions d’entrée à la sortie. Le faible courant de repos rend le LM66200 idéal pour les systèmes avec alimentation par batterie comme entrée pour prolonger la durée de vie de la batterie en cours d’utilisation. Le LM66200EVM de Texas Instruments contient plusieurs cavaliers pour configurer les différents modes de fonctionnement du LM66200.
Caractéristiques
- Fonctionnement à la tension la plus élevée
- Plage de tension d'entrée VIN : 1,6 V à 5 V
- Fonctionnement continu maximal du courant de commutation de 2,5 A
- Condensateurs CIN et COUT embarqués
- Points de test sur chaque broche du LM66200 pour une évaluation facile
Équipement nécessaire
- Deux alimentations électriques réglables, 0 V à 6 V à 2,5 A maximum
- Oscilloscope
- Une charge passive ou active

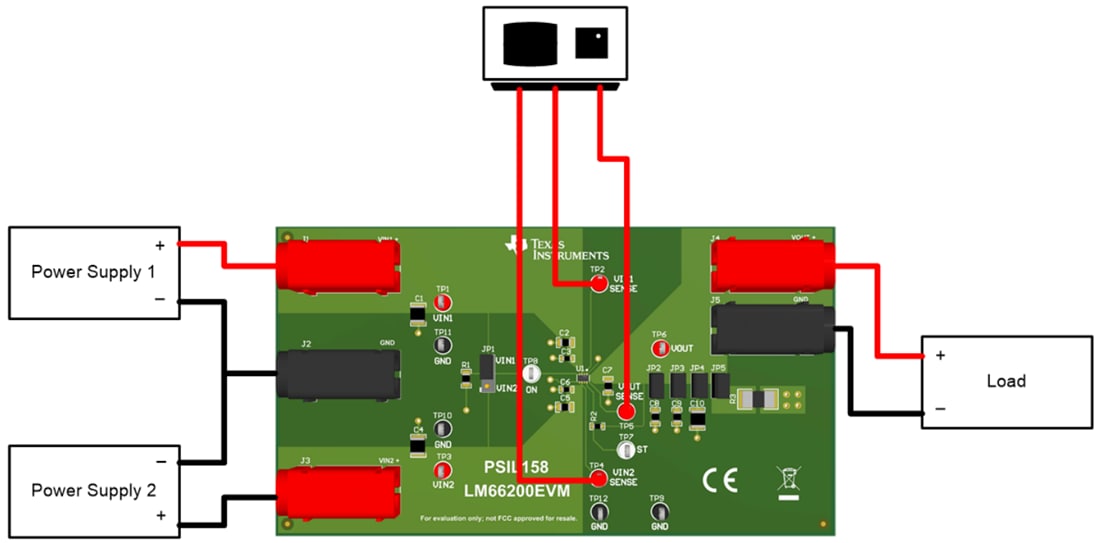

Configuration de test
Publié le: 2021-06-29
| Mis à jour le: 2022-03-11
