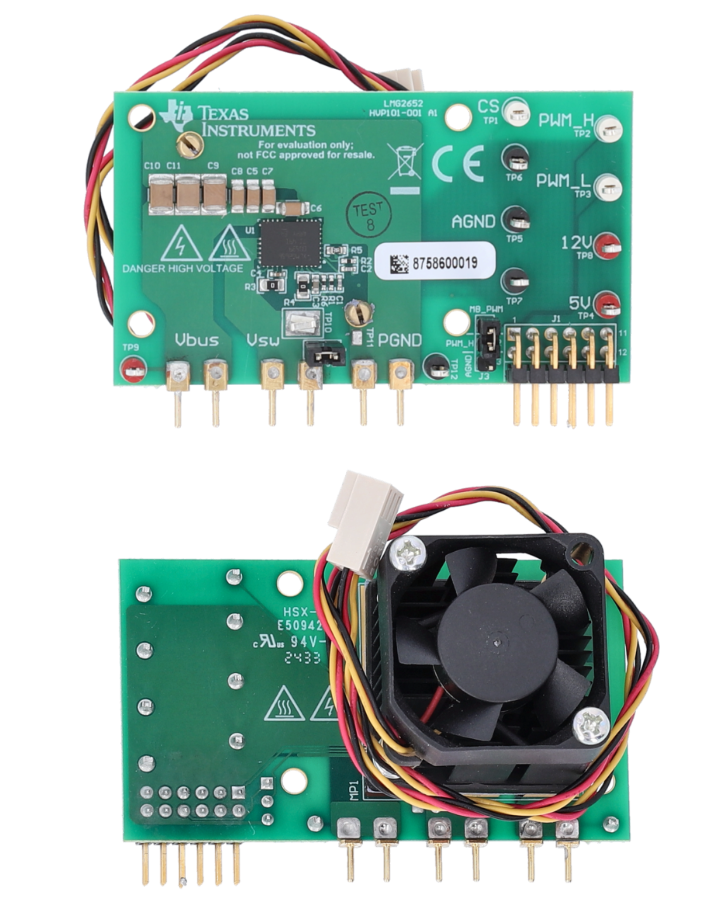

Texas Instruments Module d’évaluation de carte fille LMG2652EVM-101
Le module d’évaluation de carte fille de LMG2652EVM-101 de Texas Instruments offre une plateforme rapide et facile pour évaluer les dispositifs GaN intégrés à TI dans n’importe quelle topologie en demi-pont. La carte utilise six broches d’alimentation et douze broches numériques pour s’interfacer avec un système plus étendu sur le bord inférieur de la carte dans une connexion externe de type socket. Les broches d’alimentation comprennent la boucle de commutation principale qui se compose d’un bus CC haute tension, d’un nœud de commutateur et d’une mise à la terre d’alimentation. Les broches numériques contrôlent le dispositif LMG2652 en utilisant les entrées de grille MLI, en équipant la puissance auxiliaire avec des alimentations basse tension et en signalant les défauts sous la forme d’une sortie numérique.
L’évaluation des performances de la carte fille LMG2652EVM-101 de TI est plus facilement démontrée en utilisant une carte mère synchrone buck/boost de TI (LMG342X-BB-EVM). La carte fille intègre sans effort des fiches dans la carte mère et interface tout le contrôle numérique et de l’alimentation dans une configuration à boucle ouverte pour un contrôle complet du système. De plus, une empreinte recommandée est fournie pour interfacer la carte fille avec un système personnalisé pour des tests supplémentaires.
Caractéristiques
- Décalage de niveau de la commande de grille côté haut
- Fonction de diode d’amorçage à commutation intelligente de 0 QRR
- Mesure intégrée de sortie de détection de courant sans perte
- Tension nominale maximum absolue de 650 V
- Protection contre les surintensités cycle par cycle côté bas et côté haut et protection contre les surchauffes connectées au signal DÉFAUT de sortie
Applications
- LLC ou TPPFC pour les jeux, PoE, alimentation d’écran, adaptateur PD
- ACF, AHB pour adaptateur PD, serveur aux
- Convertisseur d’entraînement moteur pour sèche-cheveux, aspirateur, servomoteur
- Convertisseur ou micro-convertisseur pour l’énergie solaire, énergie renouvelable
- Convertisseurs Boost ou Buck
Caractéristiques techniques
- Nécessite une seule entrée MLI de 0 V à 5 V pour générer un signal d’entraînement de la grille
- MLI se désactive en cas de défaut du LMG2652EVM-101
- Nécessite uniquement une alimentation de polarisation de 12 V
- Tension d’exploitation maximale recommandée de 480 V et tension d’exploitation maximale absolue de 520 V
Contenu du kit
- Une carte LMG2652EVM-101
- À lire : clause de non-responsabilité de l'EVM
Module d'évaluation
Texas Instruments Module d'évaluation (EVM) LMG342X-BB-EVM
Utilisé pour configurer n'importe laquelle des cartes demi-pont LMG342xR0x0 en tant que convertisseur Buck synchrone.
Topologie
Schéma fonctionnel
Demi-pont associé
Texas Instruments Demi-pont FET de puissance GaN 650 V 140 mΩ LMG2652
Ce dispositif simplifie la conception, réduit le nombre de composants et réduit l'espace sur la carte.
