Texas Instruments Module d'évaluation LMH32404RHFEVM
Le module d'évaluation LMH32404RHFEVM de Texas Instruments est conçu pour démontrer l'amplificateur à impédance et sortie différentielle LMH32404RHF. Le module d'évaluation LMH32404RHFEVM dispose d'un transformateur pour convertir la sortie en une connexion asymétrique de 50 Ω pour une mesure facile avec des équipements de test standard et l'option de convertir en signaux couplés CC entièrement différentiels. L'entrée est adaptée à 50 Ω et configurée par défaut pour recevoir une tension d'entrée qui est convertie en courant à travers une résistance de 2 kΩ, mais peut être reconfigurée pour obtenir une entrée de courant valide avec des connexions de polarisation de photodiode en option à l'arrière de la carte.
Le module d'évaluation LMH32404RHFEVM de TI comprend également des cavaliers faciles à utiliser pour contrôler le gain du composant, l'annulation du courant de polarisation en entrée et les fonctions d'arrêt.
Caractéristiques
- Configuré pour une entrée et une sortie de tension asymétriques avec des connexions SMA adaptées de 50 Ω
- Cavaliers inclus pour un contrôle facile du mode canal, une annulation du courant de polarisation et une mise hors tension complète de la puce
- Configuration de sortie différentielle couplée CC optionnelle
- Conçu pour un fonctionnement à alimentation simple 3,3 V
- Agencement optimisé pour les appareils à bande passante élevée

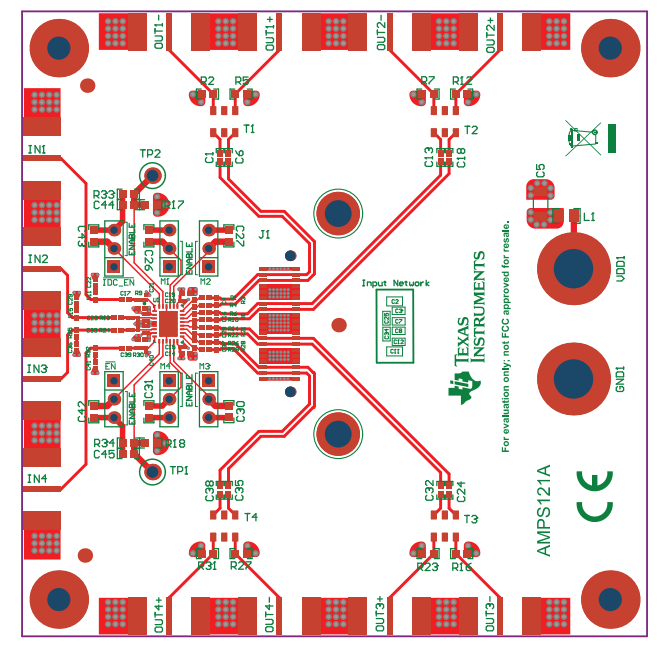

Topologie
Produit associé
Texas Instruments Amplificateur à transimpédance LMH32404/LMH32404-Q1
Pour les applications de détection et de portée de la lumière (LIDAR) et les systèmes de mesure de distance laser.
Publié le: 2021-01-05
| Mis à jour le: 2022-03-11
