Texas Instruments Module d'évaluation LMH34400DRLEVM
Le module d'évaluation LMH34400DRLEVM de Texas Instruments est une plateforme d'évaluation des performances de l'amplificateur à transimpédance asymétrique LMH34400DRL. Le LMH34400DRLEVM offre des connexions d'entrée et de sortie coaxiales de 50 Ω avec des équipements de test standard pour une mesure facile. De plus, l'EVM fournit la possibilité d'appliquer une polarisation de 1 VCC à la sortie d'un régulateur embarqué.
Le module d'évaluation LMH34400DRLEVM de TI dispose d'une entrée configurée par défaut pour recevoir un signal de tension converti en courant via une résistance de 2 kΩ. L'EVM dispose de cavaliers faciles à utiliser pour contrôler la tension de polarisation en sortie, l'annulation du courant de polarisation en entrée et les fonctions d'arrêt du dispositif.
Caractéristiques
- Entrée et sortie de tension coaxiale à simple extrémité avec des connexions SMA appariées 50 Ω
- Comprend une option pour appliquer une polarisation CC à la sortie
- Des cavaliers sont inclus pour un contrôle facile de la tension de polarisation de sortie, une annulation du courant de polarisation d'entrée et une mise hors tension.
- Conçu pour un fonctionnement à alimentation simple 3,3 V
Caractéristiques techniques
- Plage de tension d'alimentation unique de 3 V à 3,45 V (VEE = terre)
- Courant de repos 29 mA
- Oscillation de tension de sortie 2,5 Vpp (VCC = 3,3 V, charge 100 Ω)
- Courant de sortie linéaire de 26,6 mA (VCC = 3,3 V, charge de 25 Ω)

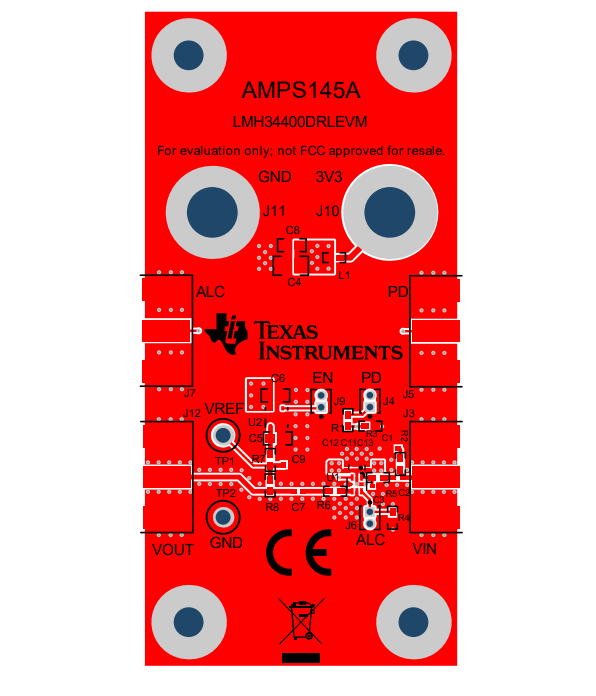

Configuration de la PCB
Schéma
Publié le: 2022-03-29
| Mis à jour le: 2022-04-14
