Texas Instruments Module d'évaluation d'amplificateur LMH9226RRLEVM

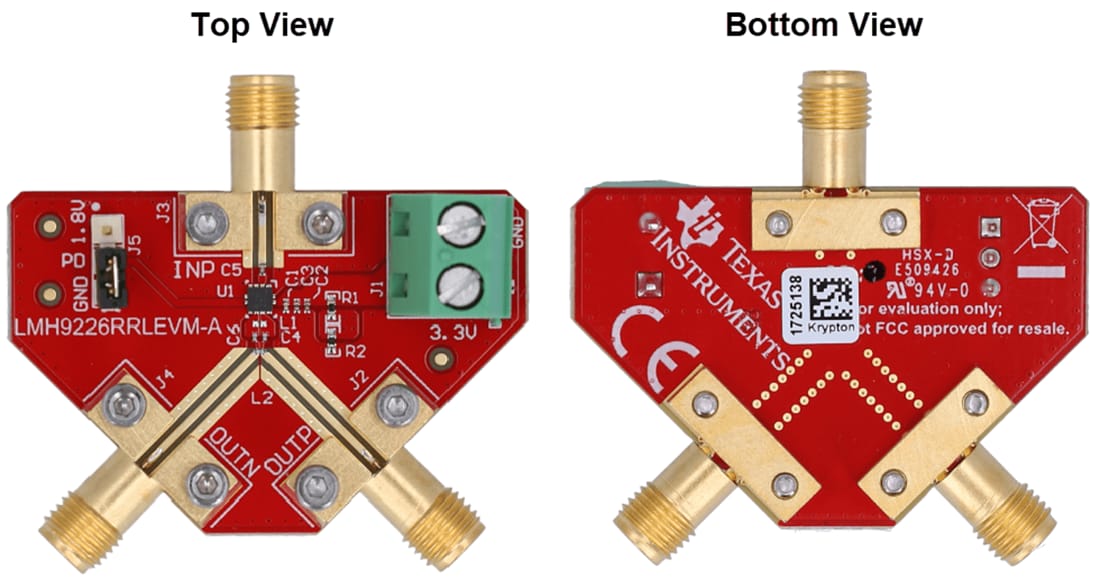

Le module d'évaluation (EVM) de l'amplificateur LMH9226RRLEVM de Texas Instruments est utilisé pour évaluer le composant LMH9226. Le LMH9226 est un amplificateur de gain RF à entrée unique vers sortie différentielle dans un boîtier RRL à 12 broches 2×2 mm2. Le dispositif est bien adapté pour répondre aux exigences de la prochaine génération de systèmes d'antennes actives 5 G m-MIMO tout en assurant l'interface avec l'entrée de l'émetteur-récepteur. Le module d'évaluation est conçu pour démontrer rapidement la fonctionnalité et les performances du dispositif LMH9226 de Texas Instruments dans la bande de fréquence de réception de 2,2 GHz à 3 GHz avec 400 MHz de largeur de bande de 1 dB. La carte est configurée par défaut pour une adaptation d'entrée simple 50 Ωet une adaptation de sortie différentielle de 100  Ω pour une interface facile avec l'équipement de test de 50 Ω. Le module d'évaluation peut être connecté à une alimentation de +3,3 V, à une source de signaux et à des instruments de test par le biais de connecteurs intégrés.
