Texas Instruments Module d'évaluation LMK1C1108EVM
Le Module d'évaluation LMK1C1108EVM de Texas Instruments est configuré pour évaluer le fonctionnement du LMK1C1108. Le LMK1C1108 est un tampon d'horloge LVCMOS à faible gigue additive hautes performances avec une entrée LVCMOS, huit sorties LVCMOS et une broche d'activation de sortie globale.
Le module d'évaluation LMK1C1108EVM de TI fonctionne à partir d'une seule alimentation 3,3 V, 2,5 V, 1,8 V et est conçu pour démontrer les performances électriques du LMK1C1108. Le module d'évaluation peut également être utilisé pour évaluer d'autres dispositifs de la gamme LMK1C110x. Le LMK1C1108EVM est équipé de connecteurs SMA 50 Ω et de lignes de transmission micro-bande 50 Ω à impédance contrôlée pour d'excellentes performances.
Caractéristiques
- Carte d'évaluation facile à utiliser pour sortir jusqu'à 8 horloges LVCMOS avec faible bruit de phase/gigue
- Broche d'activation de sortie configurable à travers le cavalier
- Carte alimentée à partir d'une seule alimentation 3,3 V / 2,5 V / 1,8 V
- La carte prend en charge jusqu'à huit sorties d'horloge pour les dispositifs TSSOP à broches compatible dans l'empreinte standard de l'industrie
Emplacements de la connexion de l'alimentation

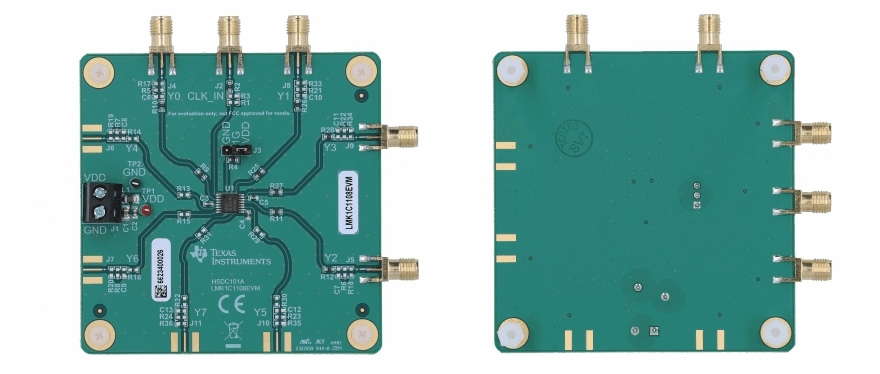

Dessin de la face avant et arrière
Publié le: 2021-01-12
| Mis à jour le: 2022-03-11
