Texas Instruments Module d'évaluation (EVM) de tampon LMK1D1216EVM
Le module d'évaluation (EVM) de tampon LMK1D1212EVM de Texas Instruments est conçu pour démontrer les performances électriques du LMK1D1212. Le LMK1D1216 est un tampon d'horloge LVDS à faible gigue additive et hautes performances avec deux entrées différentielles et 16 sorties LVDS. Ce module d'évaluation peut également être utilisé pour évaluer d'autres composants à 48 broches de la famille LMK1Dxxxx. Le LMK1D1216EVM de Texas Instruments est équipé de connecteurs SMA 50 Ω et de lignes de transmission micro-bande 50 Ω à impédance contrôlée pour des performances optimales.
Caractéristiques
- Carted'évaluation facile à utiliser pour sortir les horloges à faible bruit de phase
- Prend en charge des fréquences de sortie jusqu'à 2 GHz
- Configuration et configuration de périphérique simples et rapides
- Broche(s) de contrôle configurable(s) via des cavaliers
- Entrée d'alimentation simple alimentée à 1,8 V, 2,5 V ou 3,3 V
- Horloges d'entrée différentielles ou asymétriques acceptées
- Le module d'évaluation prend en charge les 16 sorties LVDS différentielles

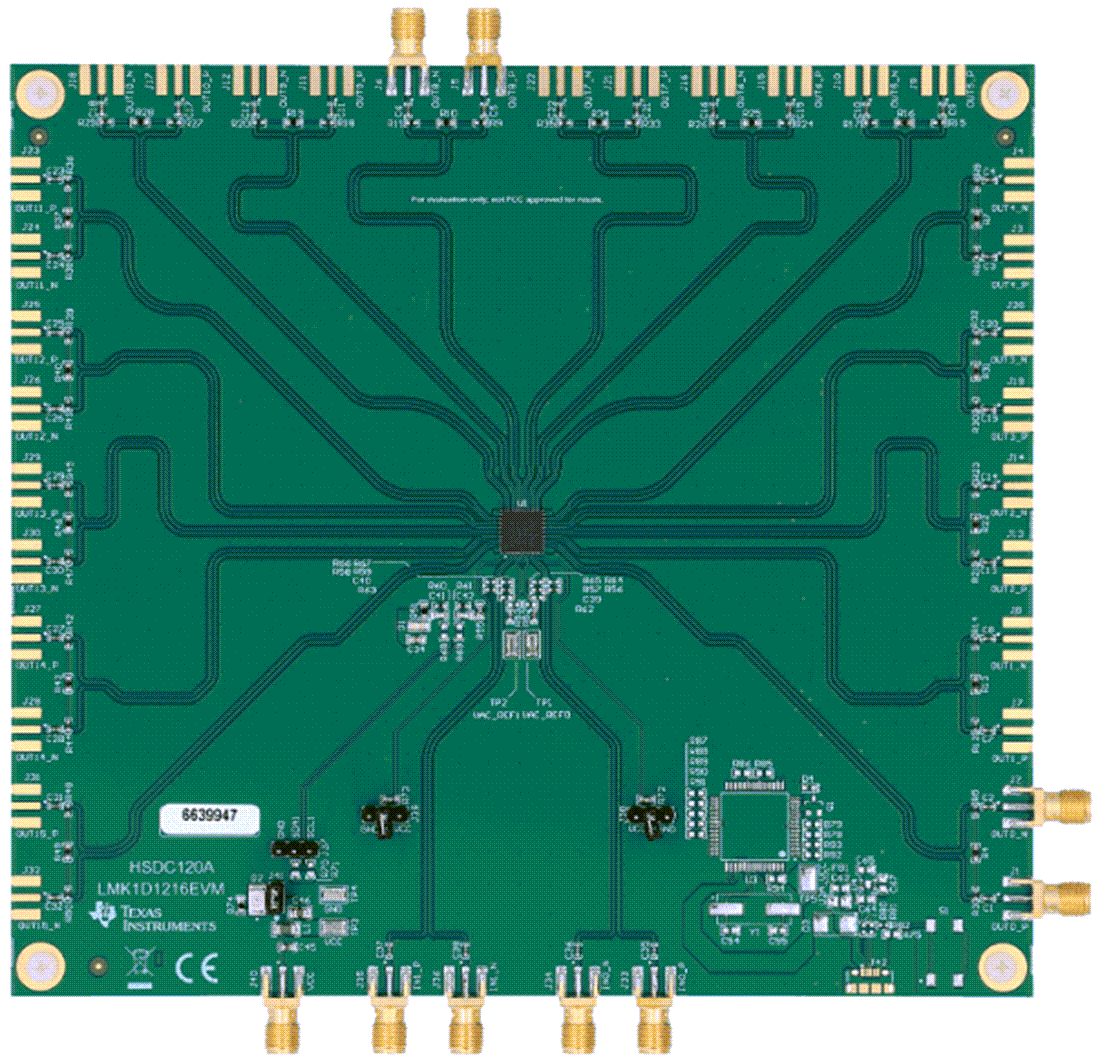

Agencement de la carte
Produits associés
Texas Instruments Tampon d'horloge LVDS à faible gigue additive LMK1D121x
Distribue l'une des deux entrées d'horloge sélectionnables à 12 ou 16 paires de sorties d'horloge LVDS différentielles.
Texas Instruments Tampon d'horloge LMK1D2106/LMK1D2108 LVDS
Distribue l'une des deux entrées d'horloge sélectionnables à 12 ou 16 paires de sorties d'horloge LVDS différentielles.
Publié le: 2022-04-06
| Mis à jour le: 2022-04-25
