Texas Instruments Module d'évaluation LMK5B33414EVM

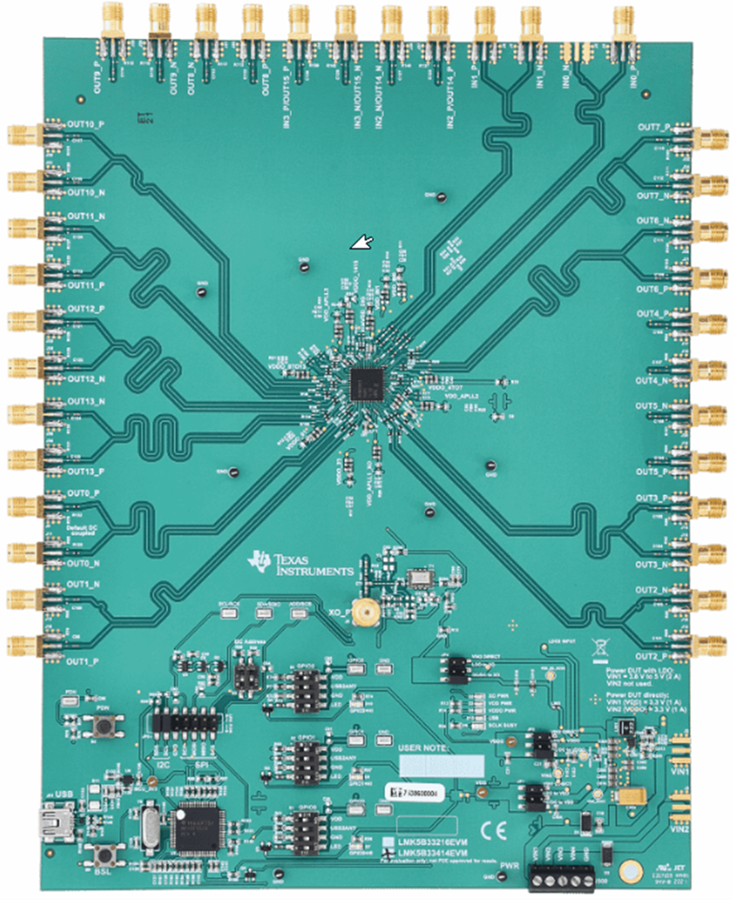

Le module d'évaluation (EVM) de synthétiseur et générateur d'horloge LMK5B33414EVM de Texas Instruments est une plateforme pour l'évaluation de dispositifs, les tests de conformité et le prototypage de système pour le générateur et le synchroniseur d'horloge réseau LMK5B33414.

Le LMK5B33414 intègre trois boucles analogiques à verrouillage de phase (APLL) et trois BVP numériques (DPLL) avec une largeur de bande de boucle programmable. Le module d'évaluation comprend des connecteurs subminiatures version A (SMA) pour les entrées d'horloge, les entrées d'oscillateur et les sorties d'horloge pour interfacer le composant avec les équipements de test 50 Ω. L'oscillateur à quartz à compensation thermique (TCXO) embarqué permet d'évaluer le LMK5B33414 en mode de fonctionnement libre, verrouillé ou maintien.

Le LMK5B33414EVM de Texas Instruments peut être configuré via l'interface embarquée de microcontrôleur (MCU) USB à l'aide d'un PC avec le logiciel pro horloges et synthétiseurs TI (TICS) (TICSPRO-SW). TICSPRO-SW peut être utilisé pour programmer les registres LMK5B33414.

Caractéristiques

Trois DPLL avec largeurs de bande programmables et trois APLL fractionnaires pour une génération d'horloge flexible
Quatre entrées de référence vers DPLL prenant en charge la commutation et le maintien sans contact
14 horloges de sortie - sorties pilotées par une onde acoustique de surface (BAW) capable d'un vacillement de phase RMS (valeur moyenne quadratique) inférieur à 50 fs (12 kHz à 20 MHz)

Sources d'oscillateur flexible - TCXO embarqué ou une empreinte sur plusieurs pour d'autres oscillateurs à quartz (XO), oscillateurs à quartz à compensation thermique (TCXO), oscillateurs à quartz contrôlés par four (OCXO) ou options d'entrée SMA externes
Mémoire morte programmable, effaçable électriquement (EEPROM) sur puce pour des configurations d'horloge de démarrage personnalisées
