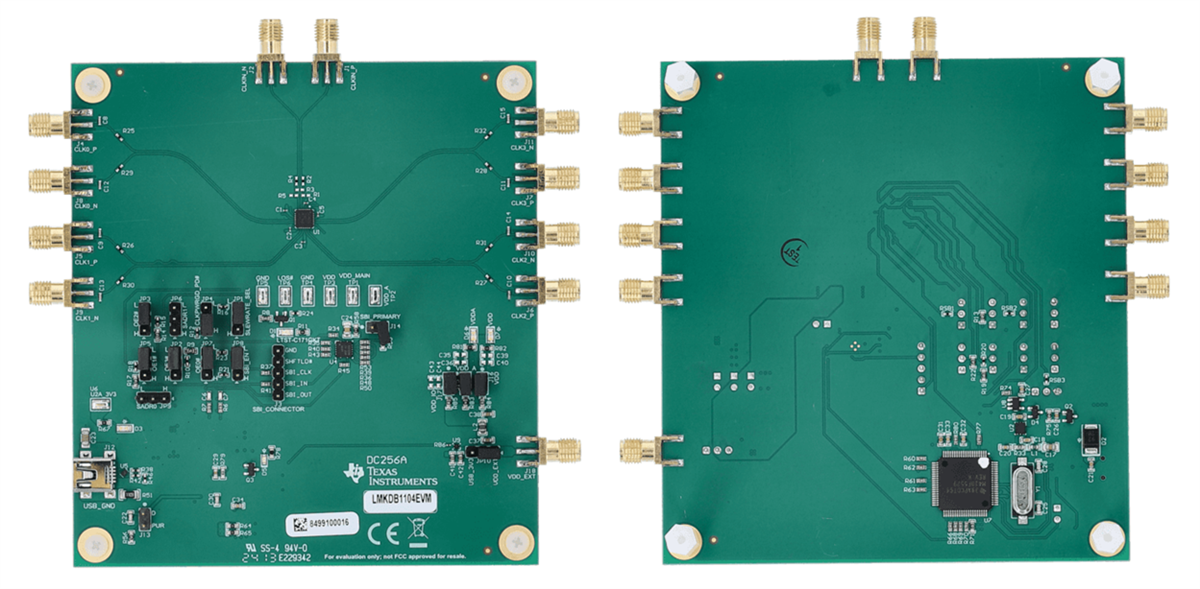

Texas Instruments Module d'évaluation LMKDB1104EVM
Le Module d’évaluation LMKDB1104EVM de Texas Instruments est développé pour fournir une configuration rapide pour évaluer la mémoire tampon LP-HCSL LMKDB1104. Le LMKDB1104 adopte PCIe de la Gén 1 à 6 et est conforme à la norme DB2000QL. La carte de circuit imprimé (PCB) comprend plusieurs cavaliers et une connexion USB, ce qui permet le LMKDB1104 à programmation et à configuration souhaitées d'utilisateur.
Le module d’évaluation LMKDB1104EVM de TI fournit de la flexibilité pour des tests de conformité, pour le prototypage de systèmes et pour l’évaluation des performances de la mémoire tampon LMKDB1104.
Caractéristiques
- Mémoire tampon conforme à la PCIe de Gén 1 à 6 et DB2000QL
- Options d'alimentation externe et USB
- Programmabilité via interface utilisateur graphique (GUI) de logiciel TICS Pro
- Activation/désactivation de la sortie via contrôles par broche
Applications
- Informatique haute performance
- Carte mère serveur
- NIC/SmartNIC
- Accélérateur matériel
Caractéristiques techniques
- Fréquence de fontionnement
- De 1 à 400 MHz (désactivation automatique de sortie (AOD) désactivée)
- De 25 à 400 MHz (désactivation automatique de sortie (AOD) activée)
- Température ambiante de -40 °C à 105 °C
- Alimentation électrique 1,8 V ± 10 %, 3,3 V ± 10 %
- Format de sortie LP-HCSL
Contenu du kit
- carte LMKDB1104EVM
- Câble mini-USB de 90 cm (3 pi)
Topologie
